ADC12QJ1600-EP 是一款四通道、12 位、1.6GSPS 模数转换器 (ADC)。该器件具有低功耗、高采样率和 12 位分辨率，适合用于各种多通道通信系统。

6GHz 的全功率输入带宽 (-3dB) 还支持 L 频带和 S 频带的直接射频采样。

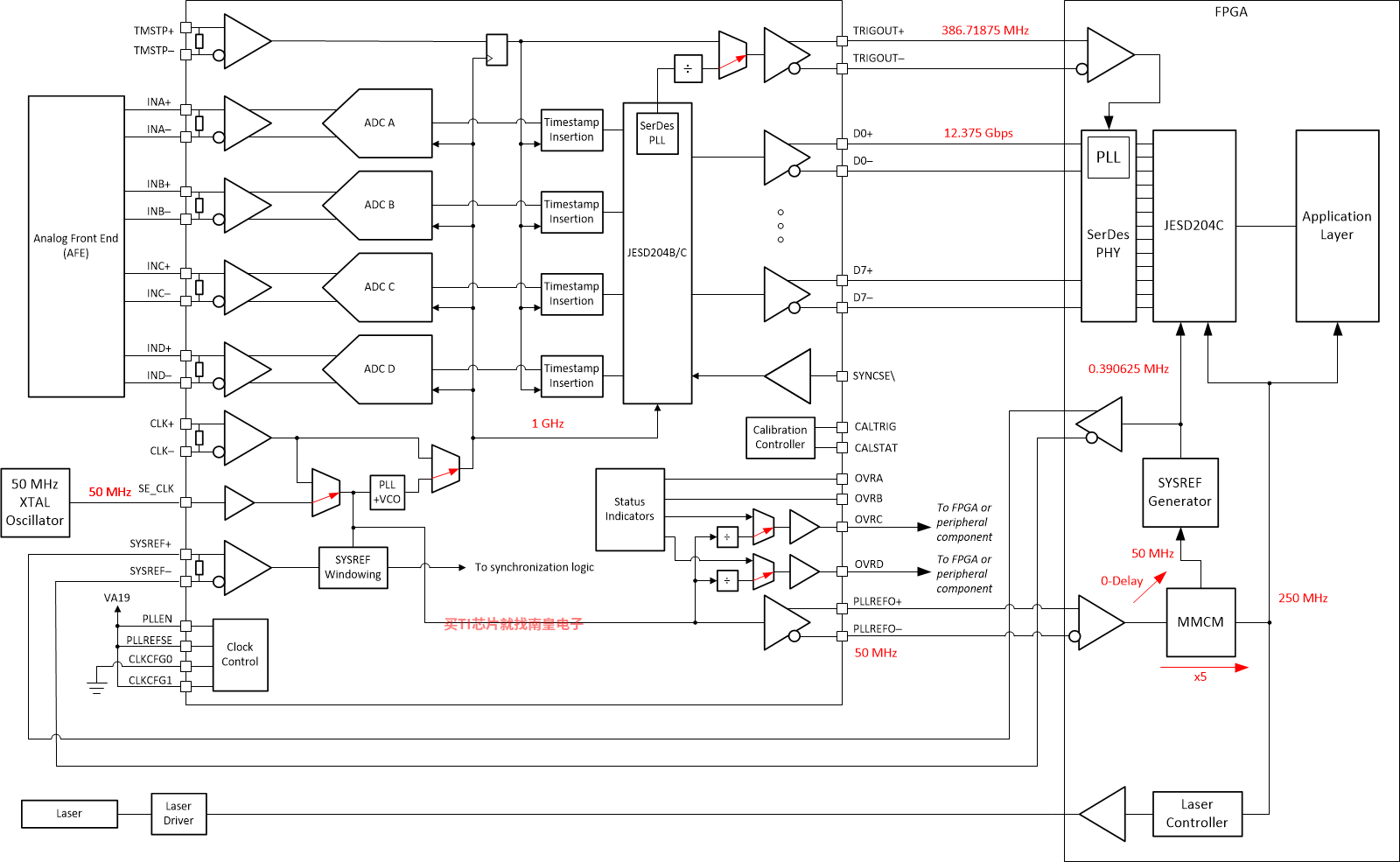

包含许多时钟功能以放宽系统硬件要求，例如带有集成压控振荡器 (VCO) 的内部锁相环 (PLL)，用于生成采样时钟。提供了四个时钟输出，以便对 FPGA 或 ASIC 的逻辑和串行器/解串器进行计时。为脉冲系统提供了时间戳输入和输出。

JESD204C 串行接口通过减少印刷电路板 (PCB) 布线量来减小系统尺寸。接口模式支持 2 至 8 个通道（双通道和四通道器件）或 1 至 4 个通道（单通道器件）和高达 17.16Gbps 的串行器/解串器波特率，从而使每个应用能够实现最佳配置。

• 高可靠性增强型产品：
  • 受控基线：一个组装和测试基地、一个制造基地、更长的产品生命周期、更长的产品变更通知周期和产品可追溯性
• ADC 内核：
  • 分辨率：12 位
  • 最大采样率：1.6GSPS
  • 非交错式架构
  • 内部抖动可减少高次谐波
• 性能规格 (–1dBFS)：
  • SNR (100MHz)：57.4dBFS
  • ENOB (100MHz)：9.1 位
  • SFDR (100MHz)：64dBc
  • 本底噪声 (–20dBFS)：-147dBFS
• 满量程输入电压：800mVPP-DIFF
• 全功率输入带宽：6GHz
• JESD204C 串行数据接口：
  • 总共支持 2 至 8 个串行器/解串器通道
  • 最大波特率：17.16Gbps
  • 64B/66B 和 8B/10B 编码模式
  • 子类 1 支持确定性延迟
  • 与 JESD204B 接收器兼容
• 可选的内部采样时钟生成
  • 内部 PLL 和 VCO (7.2–8.2GHz)
• SYSREF 窗口可简化同步
• 四个时钟输出可简化系统时钟
  • FPGA 或相邻 ADC 的参考时钟
  • 串行器/解串器收发器的参考时钟
• 脉冲系统的时间戳输入和输出
• 功耗 (1GSPS)：1.9W
• 电源：1.1V/1.9V

• Sample rate (Max) (MSPS)
• 1600
• Resolution (Bits)
• 12
• Number of input channels
• 4
• Interface type
• JESD204B, JESD204C
• Analog input BW (MHz)
• 6000
• Features
• Ultra High Speed
• Rating
• Catalog
• Input range (Vp-p)
• 0.8
• Power consumption (Typ) (mW)
• 1910
• Architecture
• Folding Interpolating
• SNR (dB)
• 57.4
• ENOB (Bits)
• 9.0
• SFDR (dB)
• 64
• Operating temperature range (C)
• -55 to 125
• Input buffer
• Yes

ADC12QJ1600-EP的完整型号有：PADC12QJ1600ALREP，以下是这些产品的关键参数及官网采购报价：

PADC12QJ1600ALREP，工作温度：-55 to 125，封装： (ALR)-144，包装数量MPQ：168个，MSL 等级/回流焊峰值温度：-，引脚镀层/焊球材料：-，TI官网PADC12QJ1600ALREP的批量USD价格：1477（1000+）

ADC12QJ1600EVM — ADC12QJ1600 具有 JESD204C 接口的四通道 12 位 1.6-GSPS ADC 评估模块

ADC12QJ1600 评估模块 (EVM) 可用于评估 ADC12QJ1600-Q1 产品。ADC12QJ1600-Q1 是一款低功耗、12 位、四通道、1.6GSPS 模数转换器 (ADC)，具有缓冲模拟输入和具有片上 PLL 的集成数字下变频器（采用 JESD204B/C 接口）。该 EVM 具有变压器耦合模拟输入，可适应各种信号源和频率。

该 EVM 上的 LMK04828 JESD204B/C 时钟生成器可以配置为提供超低抖动 ADC 器件时钟和 SYSREF，从而提供完整的 JESD204B/C 子类 1 时钟解决方案。

通过一个易于使用的软件 GUI 来控制 (...)

TSW12QJ1600EVM — ADC12QJ1600-Q1 8 通道（两个同步 4 通道）12 位 1.6GSPS JESD204C 接口 ADC 评估模块

TSW12QJ1600 评估模块 (EVM) 用于评估具有不同前端选项的 ADC12QJ1600-Q1 模数转换器 (ADC)。ADC12QJ1600-Q1 是一款 12 位 ADC，采样速率可高达每秒 1.6 千兆次采样 (GSPS)，具有四个模拟输入通道。

该设计在同一印刷电路板 (PCB) 上装有两个 ADC12QJ1600-Q1 器件，可用于展示多个 ADC 同步、确定性延迟，并测试 ADC 性能。ADC 具有多个前端选项（交流耦合变压器；具有 LMH32401 的直流耦合选项）。该设计还展示了如何通过从一个 ADC 到另一个 ADC 菊链式连接 PLL (...)

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
