LM5176 是一款同步 4 开关降压/升压直流/直流控制器，能够将输出电压稳定在等于、高于或低于输入电压的某一电压值上。LM5176 在 4.2V 至 55V （最大绝对值为 60V）的宽输入电压范围内工作，可支持各种不同的

LM5176 在降压和升压运行模式下均采用电流控制模式，以提供出色的负载和线路调节性能。开关频率可通过外部电阻进行编程，并且可与外部时钟信号同步。

该器件还具有可编程的软启动功能，并且提供诸如逐周期电流限制、输入欠压闭锁 (UVLO)、输出过压保护 (OVP) 和热关断等各类保护特性。可选的平均输入或输出电流限制、用于减少峰值 EMI 的可选扩频，以及持续过载情况下的可选间断模式保护。

• 提供功能安全
  • 可帮助进行功能安全系统设计的文档
• 单电感降压/升压控制器，用于升压/降压直流/直流转换
• 宽 VIN：4.2V（2.5V 偏置）至 55V（60V 最大输入电压）
• 灵活的 VOUT0.8 V 至 55 V
• 输出电压短路保护
• 高效降压/升压转换
• 可调开关频率
• 可选频率同步和抖动
• 集成 2A MOSFET 栅极驱动器
• 逐周期电流限制和可选断续模式
• 可选输入或输出平均电流限制
• 可编程输入 UVLO 和软启动
• 电源正常和输出过压保护
• 采用 HTSSOP-28 和 QFN-28 封装
• 使用 LM5176 并借助 WEBENCH Power Designer 创建定制设计方案

• Topology
• Buck-Boost
• Vin (Min) (V)
• 4.2
• Vin (Max) (V)
• 55
• Vout (Max) (V)
• 55
• Vout (Min) (V)
• 0.8
• Duty cycle (Max) (%)
• 100
• Switching frequency (Min) (kHz)
• 100
• Switching frequency (Max) (kHz)
• 600
• Iq (Typ) (mA)
• 2
• Features
• Adjustable Current Limit, Enable, Frequency Synchronization, Power Good, Pre-Bias Start-Up, Synchronous Rectification, UVLO Adjustable
• Rating
• Catalog

LM5176的完整型号有：LM5176PWPR、LM5176PWPT、LM5176RHFR、LM5176RHFT，以下是这些产品的关键参数及官网采购报价：

LM5176PWPR，工作温度：-40 to 125，封装：HTSSOP (PWP)-28，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网LM5176PWPR的批量USD价格：2.904（1000+）

LM5176PWPT，工作温度：-40 to 125，封装：HTSSOP (PWP)-28，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网LM5176PWPT的批量USD价格：3.485（1000+）

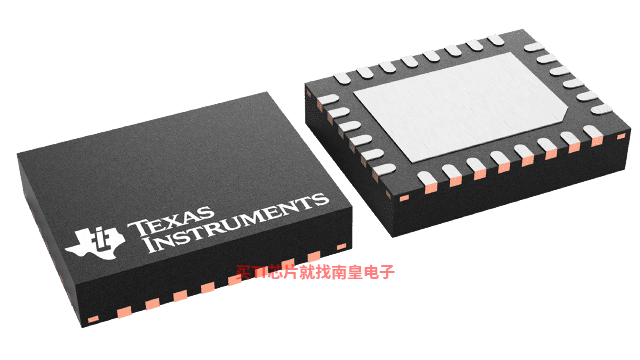

LM5176RHFR，工作温度：-40 to 125，封装：VQFN (RHF)-28，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM5176RHFR的批量USD价格：2.904（1000+）

LM5176RHFT，工作温度：-40 to 125，封装：VQFN (RHF)-28，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网LM5176RHFT的批量USD价格：3.485（1000+）

LM5176EVM-HP — LM5176 宽 VIN 升压-降压控制器评估模块

LM5176EVM-HP 展示了一款采用 LM5176 宽输入电压降压/升压控制器的灵活型高功率降压/升压设计。该评估模块经配置，可在 6V-36V 的输入电压范围内运行，并可提供 12V 调节输出，具有高达 12A 的负载电流。

LM5176 PSpice Transient Model (Rev. B)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

LM5176 Design Calculator

此参考设计实现了对备用电池和充电器的全面监测。它支持在 12Vdc/24Vdc 电源和 12V/24V 铅酸电池间切换，电池恒流充电的电流典型值为 1A，具有适用于电池和输入源的电池维护型浮充和监测电路。

PMP21697 — Variable voltage power converter 5-35-V 300-W peak reference design for automotive audio amplifiers

该参考设计为可通过脉宽调制器信号进行控制的 5V 至 35V 音频放大器提供可变输出功率。75W RMS 和 300W 峰值的输出功率能力适用于高功率汽车音频放大器。采用了 4 开关降压/升压转换，可实现 95% 以上的转换效率。可以在 5V 至 35V 的范围内转换输出，响应时间大约为 1 毫秒，以最大程度地利用该电源来提高音频放大器的效率。该设计包含原理图、物料清单、布局文件和测试报告。

PMP30549 — 高效 32V/3A 同步 4 开关降压/升压参考设计

该电信参考设计采用高效的 100W、4 开关降压/升压转换器。利用该转换器，可以在 17V 至 57V 的宽输入范围内驱动 32V 的射频 LDMOS，峰值效率大于 98%。该设计实现了一个输入滤波器来降低针对电源的传导发射。此外，可以通过跳线激活扩频功能和/或固定 PWM 模式。最后，开关频率可以通过基站恒温振荡器（30.72MHz/128 = 240kHz）进行同步，以提高射频性能。

PMP21278 — 适用于工业 PC 的 300W 12V 输出电压 4 开关降压/升压转换器参考设计

PMP21278 参考设计是一款 300W 的电源，它采用 LM5176 4 开关降压/升压控制器，适用于工业应用。此设计的工作电压为 9V 至 50V。此设计具有 12V 的输出，并且能够提供 25A 的持续电流。开关频率设为 230kHz。PMP21278 组装在 SV601348A PCB 上。对于该测试报告上采用的所有测试数据，使用三个具有 6.8mF、65V 额定值的电解电容器来减弱输入电源的线路电感。
