LM71_TI 具有 SPI 接口的 ±1.5°C 温度传感器

LM71的基本参数

制造厂商：TI
产品类别：传感器
技术类目：温度传感器和控制 IC - 数字温度传感器
功能描述：具有 SPI 接口的 ±1.5°C 温度传感器
点击这里打开及下载LM71的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

LM71的产品详情：

LM71 是一款低功耗、高分辨率数字温度传感器，具有 SPI 和 MICROWIRE 兼容接口，采用 5 引脚 SOT-23 或 6 引脚 WSON（无后拉）封装。主机可随时查询 LM71 以读取温度。其低工作电流在低功耗至关重要的系统中很有用。

LM71 具有 13 位加号温度分辨率（每 LSB 0.03125°C），工作温度范围为 −40°C 至 +150°C。

LM71 的 2.65V 至 5.5V 电源电压范围、快速转换速率、低电源电流和简单 SPI 接口使其成为各种应用的理想之选。LM71Q 仅采用 5 引线 SOT-23 封装。

LM71的优势和特性：

LM71Q 符合 AEC-Q100 0 级标准并且采用汽车级工艺流程制造

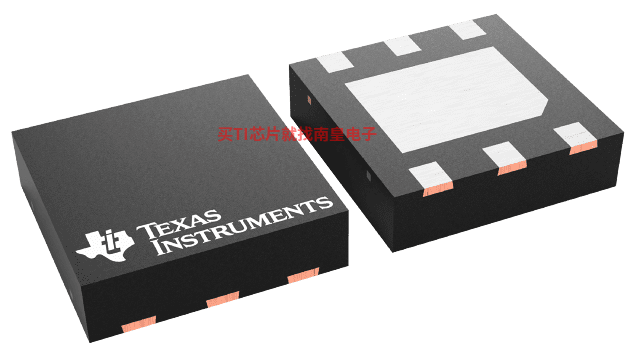

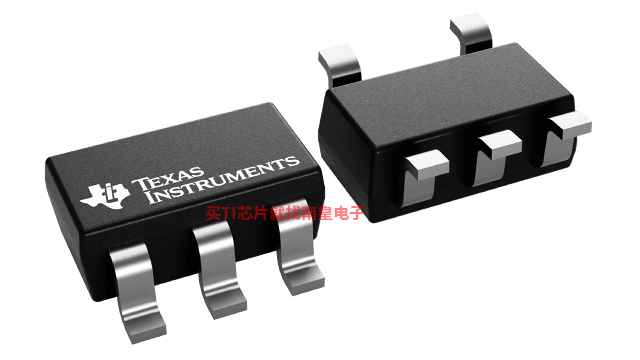

5 引脚 SOT-23 封装或 6 引脚无后拉 WSON 封装
在 ?40°C 至 +150°C 整个温度范围内正常工作
SPI 和 MICROWIRE 总线接口
主要规格：
- 电源电压：2.65V 至 5.5V

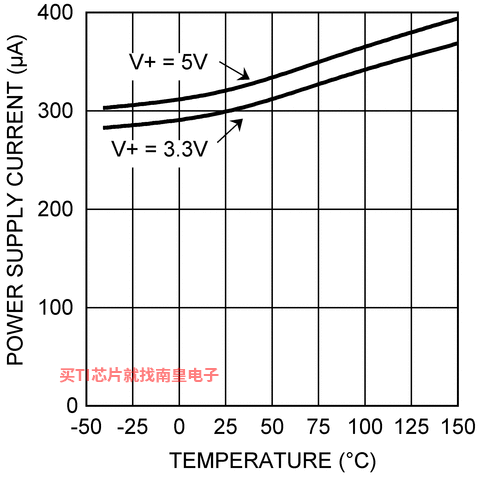

- 电源电流
  - 工作电流：300μA（典型值）
  - 550μA（最大值）
- 温度精度
  - ?10°C 至 +65°C：±1.5°C（最大值）
  - ?40°C 至 150°C：+3/? 2°C（最大值）
- 温度分辨率：31.25m°C

LM71的参数（英文）：

Local sensor accuracy (Max) (+/- C)
1.5
Type
Local
Operating temperature range (C)
-40 to 150
Supply voltage (Min) (V)
2.65
Interface type
SPI
Supply voltage (Max) (V)
5.5
Supply current (Max) (uA)
550
Temp resolution (Max) (bits)
14
Remote channels (#)
0
Rating
Catalog

LM71具体的完整产品型号参数及价格（美元）：

LM71的完整型号有：LM71CIMF/NOPB、LM71CIMFX/NOPB、LM71CISD/NOPB、LM71CIMF，以下是这些产品的关键参数及官网采购报价：

LM71CIMF/NOPB，工作温度：PropertyValue，封装：SOT-23 (DBV)-5，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM71CIMF/NOPB的批量USD价格：.863（1000+）

LM71CIMFX/NOPB，工作温度：-40 to 150，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM71CIMFX/NOPB的批量USD价格：.719（1000+）

LM71CISD/NOPB，工作温度：-40 to 150，封装：WSON (NGG)-6，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LM71CISD/NOPB的批量USD价格：.719（1000+）

LM71CIMF，工作温度：PropertyValue，封装：SOT-23 (DBV)-5，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNPB，TI官网LM71CIMF的批量USD价格：1.114（1000+）

LM71的评估套件：

DIGITALTEMPSENSORSEVM-SW — 用于硬件监控器和数字温度传感器的评估板软件

Evaluation Board Software for Hardware Monitors and Digital Temperature Sensors

LM70SW-LINUX — 用于 LM70 的 Linux 驱动程序

Linux 驱动程序支持 LM70 系列温度传感器。Linux 驱动程序支持通过 SPI 总线和接口与硬件监测子系统进行通信。
Linux 主线状态

在 Linux 主线中提供：是
可通过 git.ti.com 获取：不适用

支持的器件：

lm70
tmp121
lm71
lm74

Linux 源文件

与该器件关联的文件为：

drivers/hwmon/lm70.c

Documentation/hwmon/lm70

源文件

drivers/hwmon/lm70.c

其他文件

Documentation/hwmon/lm70

启用驱动程序支持使用“make (...)

SENSOREVAL — 用于硬件监控器和数字温度传感器的评估板软件

SensorEval
SensorEval 软件支持通过 USB 接口连接的 TI 最新温度传感器和硬件监控器评估板。此外，该软件还允许访问直接安装在支持 Intel 芯片组的主板上的传感器。

下载 SensorEval 软件和手册
为以下各项提供 Windows XP 支持：
- USB 评估板（LM93 除外）
- Intel ICHx 接口（ADCS9888、LM32、LM40、LM41、LM71、LM95010 和 LM95071 除外）
- “无硬件”模式支持在没有任何硬件的情况下运行软件

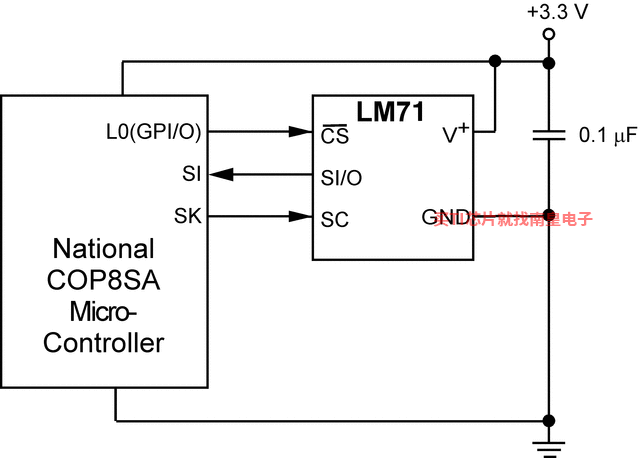

LM71的电路图解：
