LMR64010 电源管理 直流/直流开关稳压器 - 升压稳压器 采用 SOT-23 封装的 SIMPLE SWITCHER 2.7V 至 14V、1A 升压稳压器

• Vin (Min) (V)
• 2.7
• Vin (Max) (V)
• 14
• Vout (Min) (V)
• 3
• Vout (Max) (V)
• 40
• Switch current limit (Typ) (A)
• 1
• Regulated outputs (#)
• 1
• Switching frequency (Min) (kHz)
• 1600
• Switching frequency (Max) (kHz)
• 1600
• Iq (Typ) (mA)
• 2.1
• Features
• Enable
• Duty cycle (Max) (%)
• 93
• Rating
• Catalog

LMR64010的完整型号有：LMR64010XMF/NOPB、LMR64010XMFE/NOPB、LMR64010XMFX/NOPB，以下是这些产品的关键参数及官网采购报价：

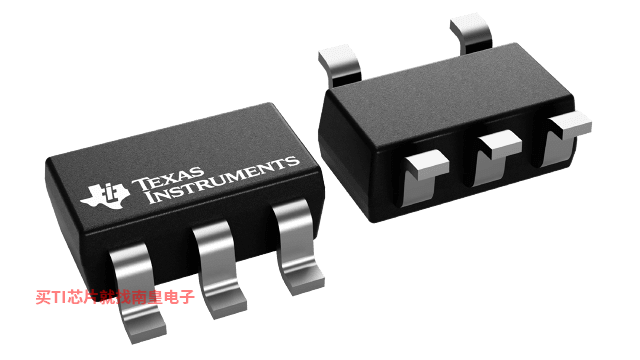

LMR64010XMF/NOPB，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LMR64010XMF/NOPB的批量USD价格：.697（1000+）

LMR64010XMFE/NOPB，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LMR64010XMFE/NOPB的批量USD价格：.697（1000+）

LMR64010XMFX/NOPB，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网LMR64010XMFX/NOPB的批量USD价格：.581（1000+）

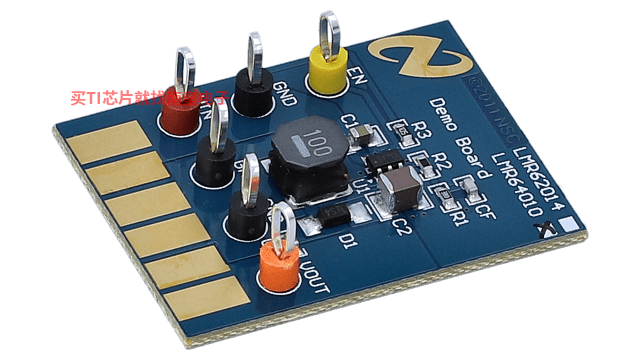

LMR64010XMFDEMO 采用 SOT-23 封装的 LMR64010 SIMPLE SWITCHER® 40V 输出电压、1A 升压稳压器演示板

The LMR62014 and LMR64010 are high frequency switching boost regulators which offer small size and high power conversion efficiency. The parts operate at a 1.6MHz switching frequency. The primary difference between the LMR62014 and LMR64010 is that the LMR62014 has a higher current internal switch (...)

LMR64010 TINA-TI Transient Reference Design

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
