The OPA337 and OPA338 series rail-to-rail output CMOS operational amplifiers are designed for low cost and miniature applications. Packaged in the SOT23-8, the OPA2337EA and OPA2338EA are Texas Instruments’ smallest dual op amps. At 1/4 the size of a conventional SO-8 surface-mount, they are ideal for space-sensitive applications.

Utilizing advanced CMOS technology, the OPA337 and OPA338 op amps provide low bias current, high-speed operation, high open-loop gain, and rail-to-rail output swing. They operate on a single supply with operation as low as 2.5V while drawing only 525µA quiescent current. In addition, the input common-mode voltage range includes ground—ideal for single-supply operation.

The OPA337 series is unity-gain stable. The OPA338 series is optimized for gains greater than or equal to 5. They are easy-to-use and free from phase inversion and overload problems found in some other op amps. Excellent performance is maintained as the amplifiers swing to their specified limits. The dual versions feature completely independent circuitry for lowest crosstalk and freedom from interaction, even when overdriven or overloaded.

• MicroSIZE PACKAGES:
  • SOT-23-5, SOT23-8
• SINGLE-SUPPLY OPERATION
• RAIL-TO-RAIL OUTPUT SWING
• FET-INPUT: IB = 10pA max
• HIGH SPEED:
  • OPA337: 3MHz, 1.2V/μs (G = 1)
  • OPA338: 12.5MHz, 4.6V/μs (G = 5)
• OPERATION FROM 2.5V to 5.5V
• HIGH OPEN-LOOP GAIN: 120dB
• LOW QUIESCENT CURRENT: 525μA/amp
• SINGLE AND DUAL VERSIONS
• APPLICATIONS
  • BATTERY-POWERED INSTRUMENTS
  • PHOTODIODE PRE-AMPS
  • MEDICAL INSTRUMENTS
  • TEST EQUIPMENT
  • AUDIO SYSTEMS
  • DRIVING ADCs
  • CONSUMER PRODUCTS

SPICE model available at www.ti.com. All trademarks are the property of their respective owners.

• Number of channels (#)
• 2
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 5.5
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 2.7
• Rail-to-rail
• In to V-, Out
• GBW (Typ) (MHz)
• 3
• Slew rate (Typ) (V/us)
• 1.2
• Vos (offset voltage @ 25 C) (Max) (mV)
• 3
• Iq per channel (Typ) (mA)
• 0.525
• Vn at 1 kHz (Typ) (nV/rtHz)
• 26
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85
• Offset drift (Typ) (uV/C)
• 2
• Features
• —
• Input bias current (Max) (pA)
• 10
• CMRR (Typ) (dB)
• 90
• Output current (Typ) (mA)
• 9
• Architecture
• CMOS

OPA2337的完整型号有：OPA2337EA/250、OPA2337EA/3K、OPA2337PA、OPA2337UA、OPA2337UA/2K5，以下是这些产品的关键参数及官网采购报价：

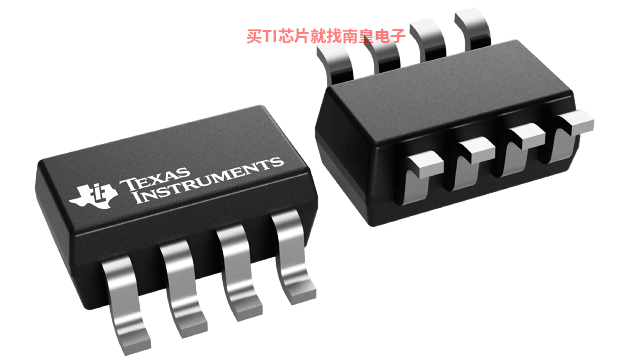

OPA2337EA/250，工作温度：PropertyValue，封装：SOT-23 (DCN)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA2337EA/250的批量USD价格：.467（1000+）

OPA2337EA/3K，工作温度：PropertyValue，封装：SOT-23 (DCN)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA2337EA/3K的批量USD价格：.389（1000+）

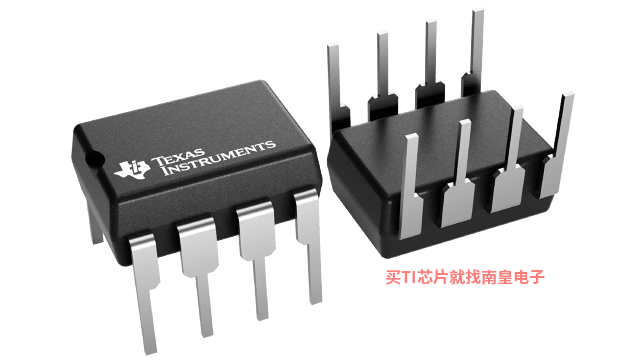

OPA2337PA，工作温度：PropertyValue，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网OPA2337PA的批量USD价格：.934（1000+）

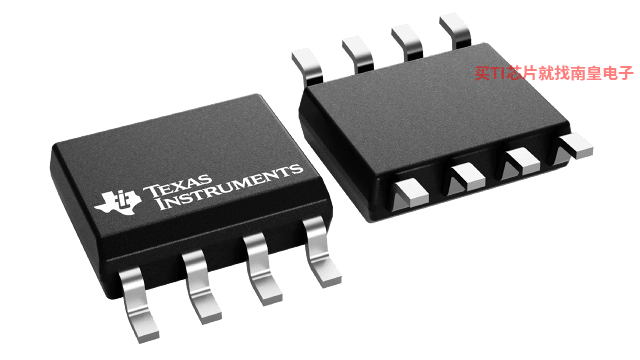

OPA2337UA，工作温度：PropertyValue，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA2337UA的批量USD价格：.467（1000+）

OPA2337UA/2K5，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA2337UA/2K5的批量USD价格：.389（1000+）

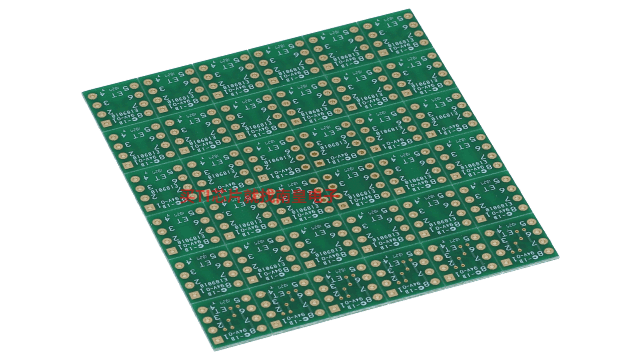

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

• D 和 U (SOIC-8)
• PW (TSSOP-8)
• DGK（MSOP-8、VSSOP-8）
• DBV（SOT23-6、SOT23-5 和 SOT23-3）
• DCK（SC70-6 和 SC70-5）
• DRL (SOT563-6)

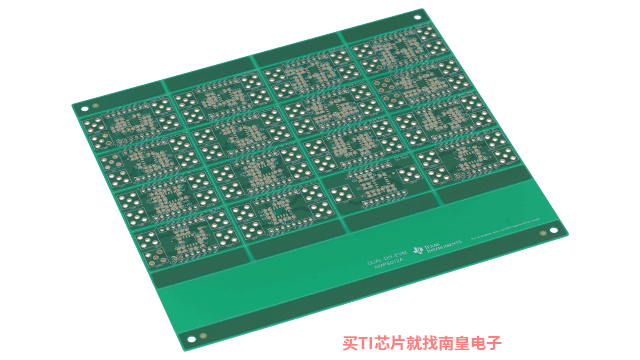

DUAL-DIYAMP-EVM — 双通道通用自制 (DIY) 放大器电路评估模块

DUAL-DIYAMP-EVM 是独特的评估模块 (EVM) 系列，可为工程师和 DIY 爱好者提供现实生活中的放大器电路，使您能够快速完成设计概念评估和仿真验证。它专为采用行业标准 SOIC-8 封装的双封装运算放大器而设计。它可实现各种电路配置，例如反相和同相放大器、Sallen Key 滤波器、多反馈滤波器、具有基准缓冲器的差动放大器、具有双反馈的 RISO、单端输入至差动输出、差动输入至差动输出、2 个运算放大器仪表放大器和并联运算放大器。

DUAL-DIYAMP-EVM 系列可实现快速、方便的原型设计，并且使用常用的 0805 或 0603 (...)

OPA2337 PSpice Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）

CIRCUIT060013 — Inverting amplifier with T-network feedback circuit

该设计将输入信号 VIN 反相并应用 1000V/V 或 60dB 的信号增益。具有 T 反馈网络的反相放大器可用于获得高增益，而无需 R4 具有很小的值或反馈电阻器具有很大的值。

CIRCUIT060015 — 可调节基准电压电路

该电路结合了一个反相和同相放大器，可使基准电压在正负输入电压范围内进行调节。可通过增加增益来提高最大负基准电压电平。

CIRCUIT060074 — 采用比较器的高侧电流感应电路

该高侧电流检测解决方案使用一个具有轨到轨输入共模范围的比较器，如果负载电流上升至超过 1A，则在比较器输出端 (COMP OUT) 产生过流警报 (OC-Alert) 信号。该实现中的 OC-Alert 信号低电平有效。因此，当超过 1A 阈值后，比较器输出变为低电平。实现了迟滞，使得当负载电流减小至 0.5 A（减少 50%）时，OC-Alert 将返回到逻辑高电平状态。该电路使用漏极开路输出比较器，从而对输出高逻辑电平进行电平转换，以控制数字逻辑输入引脚。对于需要驱动 MOSFET 开关栅极的应用，最好使用具有推挽输出的比较器。

TIDA-00250 — 压电式空气流量传感器

此压电式气流传感器适用于要求风扇气流检测的系统。这可包括服务器进气/排气气流检测以及台式计算机气流。压电式气流传感器参考设计是简单的低成本解决方案，可为寻求用于检测现有系统中是否存在风扇气流的方法的设计人员提供帮助。
