PCM1862_TI 具有通用前端的 103dB、2 通道软件控制型音频 ADC

PCM1862的基本参数

制造厂商：TI
产品类别：音频
技术类目：音频转换器 - 音频 ADC
功能描述：具有通用前端的 103dB、2 通道软件控制型音频 ADC
点击这里打开及下载PCM1862的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

PCM1862的产品详情：

PCM186x 系列（PCM1860、PCM1861、PCM1862、PCM1863、PCM1864 和 PCM1865）音频前端器件采用了新的音频功能集成方法，从而能够轻松地符合欧洲生态设计法规，同时能够以更低的成本实现高性能终端产品。PCM186x 支持 3.3V 单电源运行，并以小封装提供集成的可编程增益放大器 (PGA)；利用该配置，能够以更低的成本实现更小且更智能的产品。

PCM186x 音频前端支持从较小的 mV 级麦克风输入到 2.1V_RMS 线路输入的单端输入电平，无需外部电阻分压器。前端混频器 (MIX)、多路复用器 (MUX) 和 PGA 还支持差分 (Diff)、伪差分和单端 (SE) 输入，从而使这些器件成为需要干扰抑制的产品的理想接口。PCM186x 集成了许多可以辅助或替代某些 DSP 功能的系统级功能。

集成的带隙电压基准可提供出色的 PSRR，因此可能无需专用的模拟 3.3V 电源轨。

PCM1862的优势和特性：

高 SNR 性能：
- 110dB SNR (PCM1861/63/65)
- 103dB SNR (PCM1860/62/64)
ADC 采样率 (fS) = 8kHz 至 192kHz
提供多达四个独立的 ADC 通道
单端 2.1VRMS 满标量程 (FS) 输入
差分 4.2VRMS FS 输入
硬件 (HW) 控制：PCM1860/61
软件 (SW) 控制（I2C 或 SPI）：PCM1862/63/64/65
支持多达四个数字麦克风（软件控制的器件）
可编程增益放大器 (PGA)：
- 固定增益：0dB、12dB、32dB(PCM1860/61)
- 软件控制的增益：–12dB 至 +32dB(PCM1862/63/64/65)
集成高性能音频 PLL
3.3V 单电源运行
3.3V 时的功耗：
- < 85mW (PCM1860/61/62/63)
- < 145mW (PCM1864/65)
用于音频系统唤醒和睡眠的 Energysense 音频内容检测器
主/从音频接口
自动 PGA 削波抑制控制
所有器件之间具有 PCB 封装兼容性

PCM1862的参数（英文）：

Number of ADC channels
2
Analog inputs
8
Digital audio interface
L
Control interface
I2C
Sampling rate (Max) (kHz)
192
ADC SNR (Typ) (dB)
103
Rating
Catalog

PCM1862具体的完整产品型号参数及价格（美元）：

PCM1862的完整型号有：PCM1862DBT、PCM1862DBTR，以下是这些产品的关键参数及官网采购报价：

PCM1862DBT，工作温度：-40 to 125，封装：TSSOP (DBT)-30，包装数量MPQ：60个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网PCM1862DBT的批量USD价格：2.031（1000+）

PCM1862DBTR，工作温度：-40 to 125，封装：TSSOP (DBT)-30，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网PCM1862DBTR的批量USD价格：1.693（1000+）

PCM1862的评估套件：

PCM1862EVM — PCM1862 具有通用前端的 103dB 双通道软件控制型音频 ADC 评估模块

PCM1862EVM (EVM) 是对四通道 PCM1862 ADC 进行完整评估的易于使用的评估板。附带的 USB-12X 板可将此 EVM 连接到 PC 并提供 5V 的电源。此 EVM 由 PurePathTM 控制台进行控制，通过该控制台可以加载、运行和保存脚本。

PCM186X-DRIVERS — PCM186x ADC family Linux driver support

这些 Linux 驱动程序支持用于 PCM18xx 器件系列的低功耗音频模数转换器 (ADC)，并且包括 .c 和 .h 文件。点击下方的“Go to third party”按钮将转到 git.kernal.org，您可从中下载相应的驱动程序。

Linux 主线状态

Linux 主线中提供：是
可通过 git.ti.com 获取：不适用

Linux 器件树文档
Documentation/devicetree/bindings/sound/pcm186x.txt

修复程序和代码增强

如果有需要添加到此驱动程序的修复程序和/或代码增强，
请执行以下任一操作：

1.将补丁发送到维护人员文件中列出的相关 (...)

PCM186x Mixer Coefficient Calculation

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

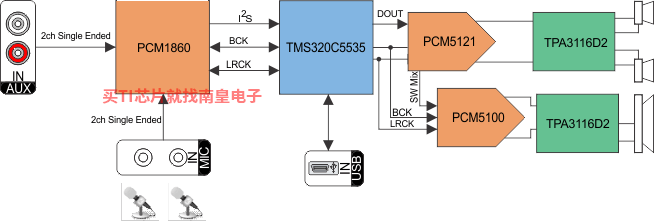

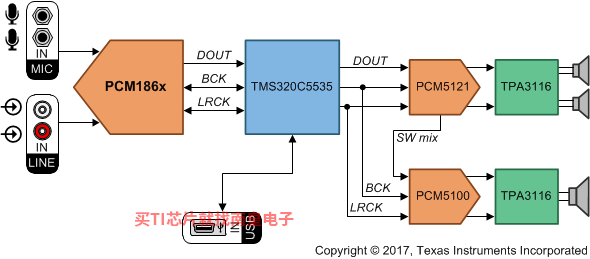

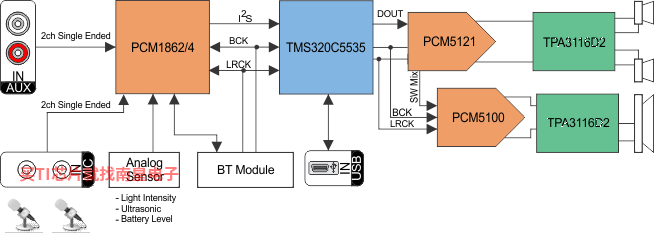

PCM1862的电路图解：
