SM74104 高压栅极驱动器设计用于驱动采用同步降压配置的高侧和低侧 N 沟道 MOSFET。 该悬空高侧驱动器能够在高达 100V 的电源电压下工作。 高侧和低侧栅极驱动器由单个输入控制。 该器件采用自适应方式来控制每一个状态变化，从而避免发生击穿。 除了自适应转换时序之外，还可以添加与外部设置电阻成比例的附加延时。 该器件集成了一个高压二极管，用于对高侧栅极驱动自举电容进行充电。 稳健可靠的电平转换器同时拥有高运行速度和低功耗特性，并且可提供从控制逻辑到高侧栅极驱动器的干净电平转换。 该器件在低侧和高侧电源轨上提供了欠压锁定功能。

• 可再生能源等级
• 可驱动高侧和低侧 N 沟道金属氧化物半导体场效应晶体管 (MOSFET)
• 具有可编程附加延迟的自适应上升沿和下降沿
• 单输入控制
• 自举电源电压高达 118VDC
• 短暂关断传播延迟（典型值为 25ns）
• 可以 15ns 的上升和下降时间驱动 1000pF 负载
• 电源轨欠压锁定

典型应用

• 电流反馈推挽式电源转换器
• 高电压降压稳压器
• 有源钳位正激电源转换器
• 半桥和全桥转换器

All trademarks are the property of their respective owners.

• Bus voltage (Max) (V)
• 100
• Power switch
• MOSFET
• Input VCC (Min) (V)
• 9
• Input VCC (Max) (V)
• 14
• Peak output current (A)
• 1.8
• Rise time (ns)
• 15
• Operating temperature range (C)
• -40 to 125
• Undervoltage lockout (Typ)
• 3.5
• Rating
• Catalog
• Number of channels (#)
• 2
• Fall time (ns)
• 15
• Prop delay (ns)
• 25
• Iq (uA)
• 10
• Input threshold
• TTL
• Channel input logic
• TTL
• Negative voltage handling at HS pin (V)
• -1
• Features
• Driver configuration
• Dual, Single

SM74104的完整型号有：SM74104MA/NOPB、SM74104MAX/NOPB、SM74104SD/NOPB、SM74104SDX/NOPB，以下是这些产品的关键参数及官网采购报价：

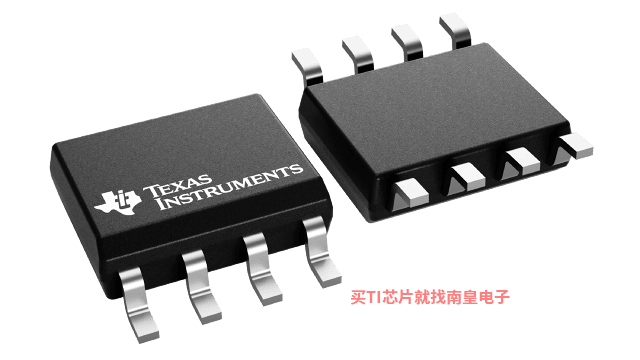

SM74104MA/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：95个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SM74104MA/NOPB的批量USD价格：1.336（1000+）

SM74104MAX/NOPB，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SM74104MAX/NOPB的批量USD价格：1.113（1000+）

SM74104SD/NOPB，工作温度：-40 to 125，封装：WSON (DPR)-10，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SM74104SD/NOPB的批量USD价格：1.336（1000+）

SM74104SDX/NOPB，工作温度：-40 to 125，封装：WSON (DPR)-10，包装数量MPQ：4500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SM74104SDX/NOPB的批量USD价格：1.113（1000+）

SM74104 PSPICE Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
