SN54LS14-SP_TI 具有施密特触发输入的航天类 6 通道、4.5V 至 5.5V 双极反相器

SN54LS14-SP的基本参数

制造厂商：TI（德州仪器，Texas Instruments）
产品类别：逻辑和电压转换
技术类目：缓冲器、驱动器和收发器 - 反向缓冲器和驱动器
功能描述：具有施密特触发输入的航天类 6 通道、4.5V 至 5.5V 双极反相器
点击这里打开及下载SN54LS14-SP的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN54LS14-SP的产品详情：

Each circuit in SNx414 and SNx4LS14 functions as an inverter. However, because of the Schmitt-Trigger action, they have different input threshold levels for positive-going (V_T+) and negative-going (V_T–) signals.

These circuits are temperature compensated and can be triggered from the slowest of input ramps and still give clean, jitter-free output signals.

SN54LS14-SP的优势和特性：

Operation From Very Slow Edges
Improved Line-Receiving Characteristics
High Noise Immunity

SN54LS14-SP的参数（英文）：

Technology Family
LS
Supply voltage (Min) (V)
4.5
Supply voltage (Max) (V)
5.5
Number of channels (#)
6
IOL (Max) (mA)
8
IOH (Max) (mA)
-0.4
ICC (Max) (uA)
60000
Input type
Schmitt-Trigger
Output type
Push-Pull
Features
High speed (tpd 10-50ns)
Rating
Space

SN54LS14-SP具体的完整产品型号参数及价格（美元）：

SN54LS14-SP的完整型号有：5962-9665801VDA，以下是这些产品的关键参数及官网采购报价：

5962-9665801VDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9665801VDA的批量USD价格：134.651（1000+）

SN54LS14-SP的评估套件：

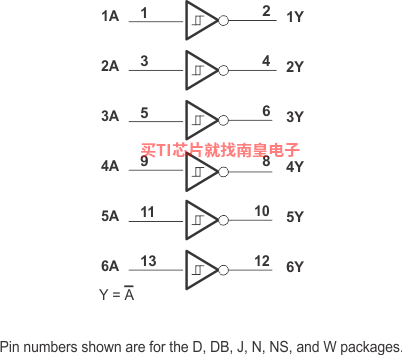

SN54LS14-SP的电路图解：
