SN54LS241_TI 具有三态输出的军用 8 通道、4.5V 至 5.5V 双极缓冲器

SN54LS241的基本参数

制造厂商：TI（德州仪器，Texas Instruments）
产品类别：逻辑和电压转换
技术类目：缓冲器、驱动器和收发器 - 同相缓冲器和驱动器
功能描述：具有三态输出的军用 8 通道、4.5V 至 5.5V 双极缓冲器
点击这里打开及下载SN54LS241的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN54LS241的产品详情：

The SNx4LS24x, SNx4S24x octal buffers and line drivers are designed specifically to improve both the performance and density of three-state memory address drivers, clock drivers, and bus-oriented receivers and transmitters. The designer has a choice of selected combinations of inverting and non-inverting outputs, symmetrical, active-low output-control (G) inputs, and complementary output-control (G and G) inputs. These devices feature high fan-out, improved fan-in, and 400-mV noise margin. The SN74LS24x and SN74S24x devices can be used to drive terminated lines down to 133 Ω.

SN54LS241的优势和特性：

Inputs Tolerant Down to 2 V, Compatible With 3.3-V or 2.5-V Logic Inputs
Maximum tpd of 15 ns at 5 V
3-State Outputs Drive Bus Lines or Buffer Memory Address Registers
PNP Inputs Reduce DC Loading
Hysteresis at Inputs Improves Noise Margins

SN54LS241的参数（英文）：

Technology Family
LS
Supply voltage (Min) (V)
4.5
Supply voltage (Max) (V)
5.5
Number of channels (#)
8
IOL (Max) (mA)
24
ICC (Max) (uA)
46000
IOH (Max) (mA)
-15
Input type
Bipolar
Output type
3-State
Features
High speed (tpd 10-50ns)
Rating
Military

SN54LS241具体的完整产品型号参数及价格（美元）：

SN54LS241的完整型号有：JM38510/32402B2A、JM38510/32402BRA、JM38510/32402BSA、M38510/32402B2A、M38510/32402BRA、M38510/32402BSA、SN54LS241J、SNJ54LS241FK、SNJ54LS241J、SNJ54LS241W，以下是这些产品的关键参数及官网采购报价：

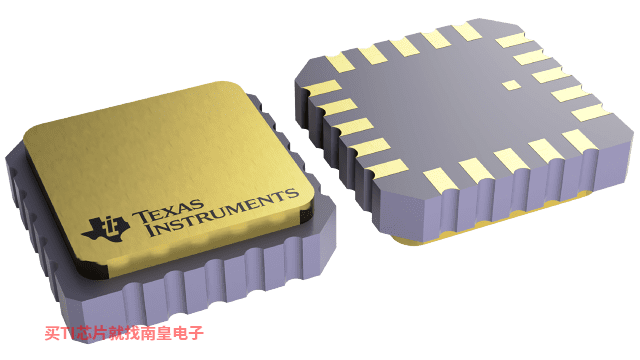

JM38510/32402B2A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/32402B2A的批量USD价格：17.052（1000+）

JM38510/32402BRA，工作温度：-55 to 125，封装：CDIP (J)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/32402BRA的批量USD价格：8.814（1000+）

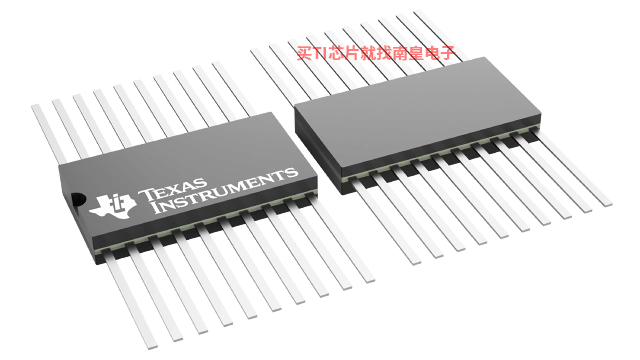

JM38510/32402BSA，工作温度：-55 to 125，封装：CFP (W)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/32402BSA的批量USD价格：13.015（1000+）

M38510/32402B2A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/32402B2A的批量USD价格：17.052（1000+）

M38510/32402BRA，工作温度：-55 to 125，封装：CDIP (J)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/32402BRA的批量USD价格：8.814（1000+）

M38510/32402BSA，工作温度：-55 to 125，封装：CFP (W)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/32402BSA的批量USD价格：13.015（1000+）

SN54LS241J，工作温度：-55 to 125，封装：CDIP (J)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SN54LS241J的批量USD价格：8.238（1000+）

SNJ54LS241FK，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54LS241FK的批量USD价格：16.335（1000+）

SNJ54LS241J，工作温度：-55 to 125，封装：CDIP (J)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54LS241J的批量USD价格：8.238（1000+）

SNJ54LS241W，工作温度：-55 to 125，封装：CFP (W)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54LS241W的批量USD价格：13.266（1000+）

SN54LS241的评估套件：

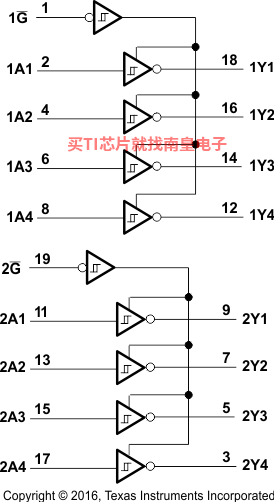

SN54LS241的电路图解：
