SN74HC125_TI 具有三态输出的 4 通道、2V 至 6V 缓冲器

SN74HC125的基本参数

制造厂商：TI（德州仪器，Texas Instruments）
产品类别：逻辑和电压转换
技术类目：缓冲器、驱动器和收发器 - 同相缓冲器和驱动器
功能描述：具有三态输出的 4 通道、2V 至 6V 缓冲器
点击这里打开及下载SN74HC125的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN74HC125的产品详情：

This device contains four independent buffers with 3-state outputs. Each gate performs the Boolean function Y = A in positive logic.

SN74HC125的优势和特性：

Buffered inputs
Wide operating voltage range: 2Vto6V
Wide operating temperature range: 40°Cto+85°C
Supports fanout up to 10 LSTTL loads
Significant power reduction compared to LSTTL logic ICs

SN74HC125的参数（英文）：

Technology Family
HC
Supply voltage (Min) (V)
2
Supply voltage (Max) (V)
6
Number of channels (#)
4
IOL (Max) (mA)
6
ICC (Max) (uA)
80
IOH (Max) (mA)
-6
Input type
Standard CMOS
Output type
3-State
Features
Balanced outputs, Very high speed (tpd 5-10ns), Input clamp diode
Rating
Catalog

SN74HC125具体的完整产品型号参数及价格（美元）：

SN74HC125的完整型号有：SN74HC125D、SN74HC125DBR、SN74HC125DR、SN74HC125DRG4、SN74HC125DT、SN74HC125N、SN74HC125NSR、SN74HC125PWR、SN74HC125PWRG4、SN74HC125PWT，以下是这些产品的关键参数及官网采购报价：

SN74HC125D，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC125D的批量USD价格：.331（1000+）

SN74HC125DBR，工作温度：-40 to 85，封装：SSOP (DB)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC125DBR的批量USD价格：.1（1000+）

SN74HC125DR，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74HC125DR的批量USD价格：.1（1000+）

SN74HC125DRG4，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC125DRG4的批量USD价格：.151（1000+）

SN74HC125DT，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC125DT的批量USD价格：.331（1000+）

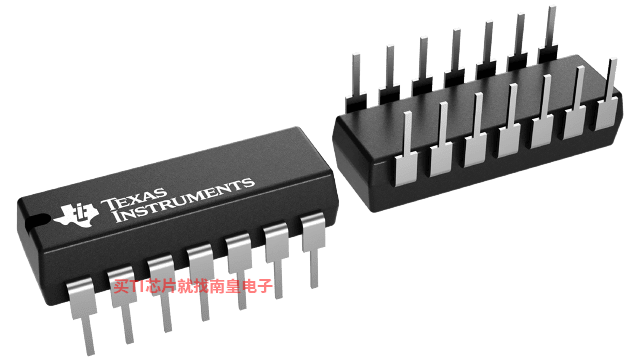

SN74HC125N，工作温度：-40 to 85，封装：PDIP (N)-14，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC125N的批量USD价格：.151（1000+）

SN74HC125NSR，工作温度：-40 to 85，封装：SO (NS)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC125NSR的批量USD价格：.144（1000+）

SN74HC125PWR，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC125PWR的批量USD价格：.086（1000+）

SN74HC125PWRG4，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC125PWRG4的批量USD价格：.151（1000+）

SN74HC125PWT，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC125PWT的批量USD价格：.331（1000+）

SN74HC125的评估套件：

14-24-LOGIC-EVM 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。

SN74HC125的电路图解：

SN74HC125的评估套件：
