日前，德州仪器 (TI) 宣布推出最新系列小型引脚兼容模数转换器，可以提供行业最佳功耗性能比 (ADC)，进一步成长 TI 数据转换器产品阵营。该 ADC3k该系列包括高速 160MSPS 提供双通道或4通道和12位和14位选项LVDS或JESD204B接口版本。支持这些设备-40C到85C广泛的工业环境温度不仅适用于电机控制、医学影像和便携式测量测试，也适用于软件定义无线电和MIMO通信等应用。如欲了解有关ADC3K详情请访问系列：www.ti.com.cn/adc3k-pr-cn。

南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TI芯片供应商，轻松满足您的需求TI芯片采购需求.（http://www.litesemi.com/）

ADC3k主要优势：

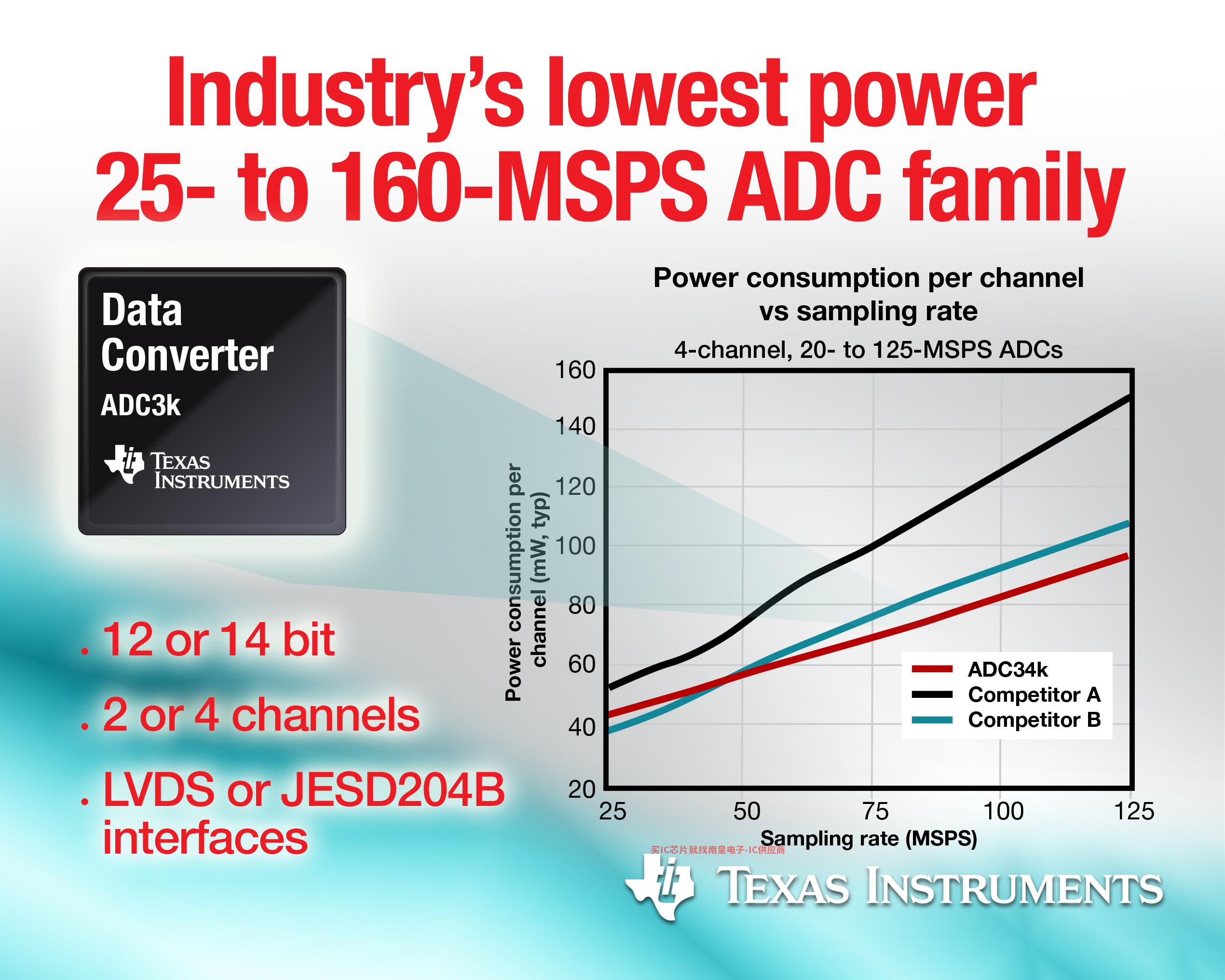

· 行业最低功耗与最佳功耗性能比:这些设备在160MSPS每个通道的功耗仅为200mW，比市场上同类产品低800mW，可提供高达30%的功耗性能比。速率为25MSPS功耗可低至44mW;

· 大型引脚兼容产品系列：广泛的引脚兼容系列能充分满足多平台系统对各种采样速率和通道数的需求；

· 最小尺寸缩小板级空间：速度为 160MSPS 4通道设备的尺寸仅为现有设备的一半；

· 简化电路板布线：JESD204B各种变形高达3.2Gbps0、1、2子类标准的速率要求。ADC当使用通道时，它们支持高达160MSPS两个输出ADC使用通道时，支持80MSPS的输出;

· 独特的性能特性：可选的高频脉动和斩波功能不仅可以改善无杂散动态范围 (SFDR)，还可以消除1/1/1f噪声可以帮助设计师优化设备性能，满足系统需求。

最新放大器促进更高性能的发展

最新THS4541是业界最低功耗轨输出的全差分放大器，支持 850MHz 增益带宽 (GBW)，可帮助系统设计人员最大限度提高ADC3k设备性能。THS4541在 1MHz 下支持123/-130 dBc HD2/HD3 优异的谐波失真性能不仅可以支持更高的灵活性AC或DC耦合解决方案也可以增强ADC3K设备性能。将两者结合起来，这些设备可以提供最小的模拟前端解决方案，以充分发挥其性能。

支持加速设计的工具和支持

TI芯片代理TI Designs 参考设计 (TIDA-00294) 可用于加速高速信号采集系统的设计。单端转差分有源接口设计包括12位4通道50MSPSADC34J22 ADC和THS4541。它针对 DC 优化了耦合单端输入应用，适用于电机控制、医学影像、便携式测量试等应用。工程师可以用这种设计方法ADC3k系列中的任何设备。

系统设计师可以将现有或即将推出JESD204B和 LVDS ADC3k评估板 (EVM) 分别与TSW14J50EVM和TSW1405EVM使用图形发生器和数据采集卡，构建低成本评估系统。

对于使用AlteraCyclone® V SOC FPGA的设计人员，Dallas Logic已经开发出款和 Altera 高速夹层卡 (HSMC) 4通道12位5012位50MSPS ADC模块。该DEV-ADC34J22采用ADC34J22和THS4541以及TI的LMK04828时钟抖动清除器 4 个通道中的 2 提供单端DC耦合输入。该模块已经开始提供，可以通过Arrow订购。

德州仪器在线支持社区数据转换器论坛可以为工程师提供强有力的技术支持，他们可以与同行工程师和 TI 专家互动，搜索解决方案，获得帮助，分享知识，帮助解决技术问题。

包装和供应

ADC3k 系列到2015 包括年底 32 从 25 MSPS 到 160 MSPS 速度范围。这个系列除了使用 8 毫米 × 8 毫米 QFN 封装的 4通道 LVDS 版本外，还提供 7 毫米 × 7 毫米 QFN 封装。

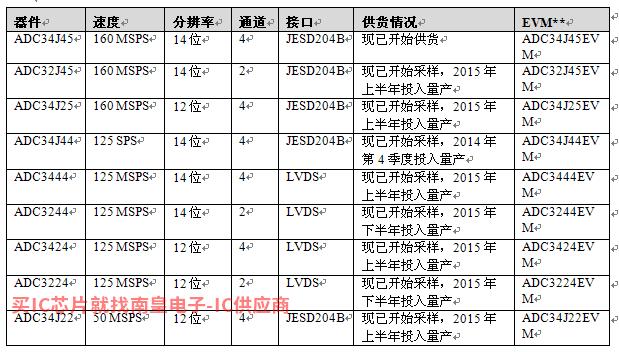

样品已开始提供以下产品，可立即评估：

THS4541 供货，提供已经开始 10引脚、2毫米 × 2毫米 QFN 封装和 16引脚、3毫米× 3毫米 QFN 封装。

通过以下链接了解相关链接 TI 更多关于数据转换器产品系列的细节：

· 采样或评估ADC3k 查看产品说明书；

· 购买Dallas Logic的 4 通道、12 位、50 MSPS ADC 模块，或观看本视频演示了解更多详情;

· 查看白皮书，进一步了解转换 JESD204B 重要的系统设计注意事项；

· 阅读我们的最新JESD204B 了解如何充分发挥博客系列文章JESD204B 通过现有 LVDS 与 CMOS 界面提供的优点；

· 搜索 TI 专家撰写的 JESD204B 技术文章。
