The TLE214x and TLE214xA devices are high-performance, internally compensated operational amplifiers built using Texas Instruments complementary bipolar Excalibur process. The TLE214xA is a tighter offset voltage grade of the TLE214x. Both are pin-compatible upgrades to standard industry products.

The design incorporates an input stage that simultaneously achieves low audio-band noise of 10.5 nV//100-pF load is useful in fast actuator/positioning drivers. Under similar test conditions, settling time to 0.01% is 400 ns.

The devices are stable with capacitive loads up to 10 nF, although the 6-MHz bandwidth decreases to 1.8 MHz at this high loading level. As such, the TLE214x and TLE214xA are useful for low-droop sample-and-holds and direct buffering of long cables, including 4-mA to 20-mA current loops.

The special design also exhibits an improved insensitivity to inherent integrated circuit component mismatches as is evidenced by a 500-µV maximum offset voltage and 1.7-µV/°C typical drift. Minimum common-mode rejection ratio and supply-voltage rejection ratio are 85 dB and 90 dB, respectively.

Device performance is relatively independent of supply voltage over the ±2-V to ±22-V range. Inputs can operate between V_CC– – 0.3 to V_CC+ – 1.8 V without inducing phase reversal, although excessive input current may flow out of each input exceeding the lower common-mode input range. The all-npn output stage provides a nearly rail-to-rail output swing of V_CC– – 0.1 to V_CC+ – 1 V under light current-loading conditions. The device can sustain shorts to either supply since output current is internally limited, but care must be taken to ensure that maximum package power dissipation is not exceeded.

Both versions can also be used as comparators. Differential inputs of V_CC± can be maintained without damage to the device. Open-loop propagation delay with TTL supply levels is typically 200 ns. This gives a good indication as to output stage saturation recovery when the device is driven beyond the limits of recommended output swing.

Both the TLE214x and TLE214xA are available in a wide variety of packages, including both the industry-standard 8-pin small-outline version and chip form for high-density system applications. The C-suffix devices are characterized for operation from 0°C to 70°C, I-suffix devices from –40°C to 105°C, and M-suffix devices over the full military temperature range of –55°C to 125°C.

• Low Noise
• 10 Hz...15 nV/Hz\
• 1 kHz...10.5 nV/Hz\
• 10000-pF Load Capability
• 20-mA Min Short-Circuit Output Current
• 27-V/μs Min Slew Rate
• High Gain-Bandwidth Product...5.9 MHz
• Low VIO ...500 μV Max at 25°C
• Single or Split Supply...4 V to 44 V
• Fast Settling Time
• 340 ns to 0.1%
• 400 ns to 0.01%
• Saturation Recovery...150 ns
• Large Output Swing
• VCC– +0.1 V to VCC+ –1 V

• Number of channels (#)
• 4
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 44
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 4
• Rail-to-rail
• In to V-
• GBW (Typ) (MHz)
• 6
• Slew rate (Typ) (V/us)
• 45
• Vos (offset voltage @ 25 C) (Max) (mV)
• 1.5
• Iq per channel (Typ) (mA)
• 3.45
• Vn at 1 kHz (Typ) (nV/rtHz)
• 10.5
• Rating
• Military
• Operating temperature range (C)
• -55 to 125
• Offset drift (Typ) (uV/C)
• 1.7
• Features
• High Cload Drive
• Input bias current (Max) (pA)
• 1500000
• CMRR (Typ) (dB)
• 108
• Output current (Typ) (mA)
• 31
• Architecture
• Bipolar

TLE2144AM的完整型号有：5962-9321606Q2A、5962-9321606QCA、TLE2144AMFKB、TLE2144AMJB，以下是这些产品的关键参数及官网采购报价：

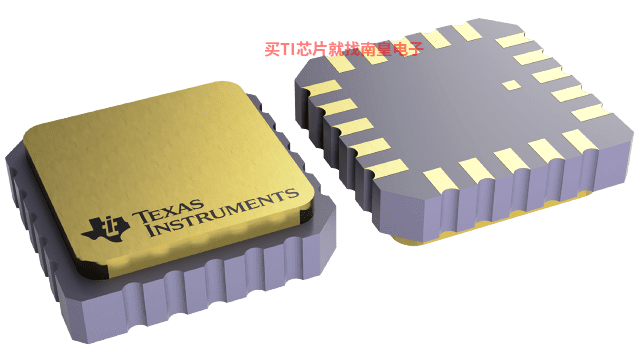

5962-9321606Q2A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9321606Q2A的批量USD价格：38.842（1000+）

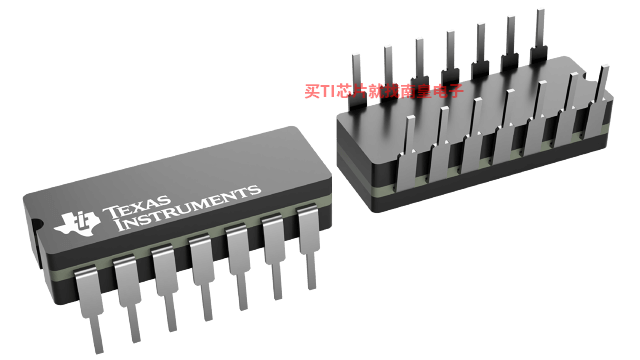

5962-9321606QCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9321606QCA的批量USD价格：35.311（1000+）

TLE2144AMFKB，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网TLE2144AMFKB的批量USD价格：38.842（1000+）

TLE2144AMJB，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网TLE2144AMJB的批量USD价格：35.311（1000+）

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）

CIRCUIT060013 — Inverting amplifier with T-network feedback circuit

该设计将输入信号 VIN 反相并应用 1000V/V 或 60dB 的信号增益。具有 T 反馈网络的反相放大器可用于获得高增益，而无需 R4 具有很小的值或反馈电阻器具有很大的值。

CIRCUIT060015 — 可调节基准电压电路

该电路结合了一个反相和同相放大器，可使基准电压在正负输入电压范围内进行调节。可通过增加增益来提高最大负基准电压电平。

CIRCUIT060074 — 采用比较器的高侧电流感应电路

该高侧电流检测解决方案使用一个具有轨到轨输入共模范围的比较器，如果负载电流上升至超过 1A，则在比较器输出端 (COMP OUT) 产生过流警报 (OC-Alert) 信号。该实现中的 OC-Alert 信号低电平有效。因此，当超过 1A 阈值后，比较器输出变为低电平。实现了迟滞，使得当负载电流减小至 0.5 A（减少 50%）时，OC-Alert 将返回到逻辑高电平状态。该电路使用漏极开路输出比较器，从而对输出高逻辑电平进行电平转换，以控制数字逻辑输入引脚。对于需要驱动 MOSFET 开关栅极的应用，最好使用具有推挽输出的比较器。
