- 功能描述:Automotive-grade, dual, 10-V, 500-kHz, low-offset operational amplifier
- 点击这里打开及下载TLV2432A-Q1的技术文档资料
- TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
The TLV243x and TLV243xA are low-voltage operational amplifier from Texas Instruments. The common-mode input voltage range for each device is extended over the typical CMOS amplifiers making them suitable for a wide range of applications. In addition, these devices do not phase invert when the common-mode input is driven to the supply rails. This satisfies most design requirements without paying a premium for rail-to-rail input performance. They also exhibit rail-to-rail output performance for increased dynamic range in single- or split-supply applications. This family is fully characterized at 3-V and 5-V supplies and is optimized for low-voltage operation. The TLV243x only requires 100 µA (typ) of supply current per channel, making it ideal for battery-powered applications. The TLV243x also has increased output drive over previous rail-to-rail operational amplifiers and can drive 600-Ω loads for telecom applications.
The other members in the TLV243x family are the high-power, TLV244x, and micro-power, TLV2422, versions.
The TLV243x, exhibiting high input impedance and low noise, is excellent for small-signal conditioning for high-impedance sources, such as piezoelectric transducers. Because of the micropower dissipation levels and low-voltage operation, these devices work well in hand-held monitoring and remote-sensing applications. In addition, the rail-to-rail output feature with single- or split-supplies makes this family a great choice when interfacing with analog-to-digital converters (ADCs). For precision applications, the TLV243xA is available and has a maximum input offset voltage of 950 µV.
If the design requires single operational amplifiers, see the TI TLV2211/21/31. This is a family of rail-to-rail output operational amplifiers in the SOT-23 package. Their small size and low power consumption, make them ideal for high density, battery-powered equipment.
- Qualified for Automotive Applications
- ESD Protection Exceeds 2000 V Per MIL-STD-883, Method 3015; Exceeds 200 V Using Machine Model (C = 200 pF, R = 0)
- Output Swing Includes Both Supply Rails
- Extended Common-Mode Input Voltage Range . . . 0 V to 4.5 V (Min) with 5-V Single Supply
- No Phase Inversion
- Low Noise . . . 18 nV/√Hz Typ at f = 1 kHz
- Low Input Offset Voltage 950 μV Max at TA = 25°C (TLV243xA)
- Low Input Bias Current . . . 1 pA Typ
- Very Low Supply Current . . . 125 μA Per Channel Max
- 600-Ω Output Drive
- Macromodel Included
- Number of channels (#)
- 2
- Total supply voltage (Max) (+5V=5, +/-5V=10)
- 10
- Total supply voltage (Min) (+5V=5, +/-5V=10)
- 2.7
- Rail-to-rail
- In to V-, Out
- GBW (Typ) (MHz)
- 0.5
- Slew rate (Typ) (V/us)
- 0.25
- Vos (offset voltage @ 25 C) (Max) (mV)
- 0.95
- Iq per channel (Typ) (mA)
- 0.1
- Vn at 1 kHz (Typ) (nV/rtHz)
- 22
- Rating
- Automotive
- Operating temperature range (C)
- -40 to 125
- Offset drift (Typ) (uV/C)
- 2
- Features
- —
- Input bias current (Max) (pA)
- 60
- CMRR (Typ) (dB)
- 90
- Output current (Typ) (mA)
- 17
- Architecture
- CMOS
TLV2432A-Q1的完整型号有:TLV2432AQDRQ1,以下是这些产品的关键参数及官网采购报价:

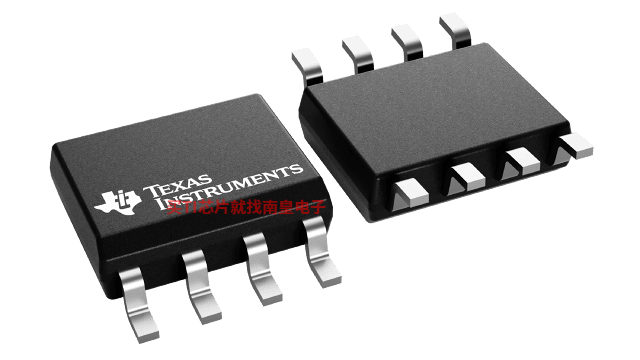

TLV2432AQDRQ1,工作温度:-40 to 125,封装:SOIC (D)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TLV2432AQDRQ1的批量USD价格:.987(1000+)

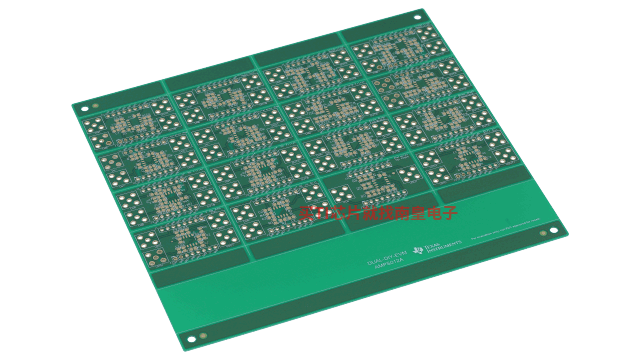

DIP-ADAPTER-EVM — DIP 适配器评估模块
