TMAG5231 是第二代低功耗霍尔效应开关传感器，专为降低紧凑型电池供电消费类和工业应用的总系统成本而设计。

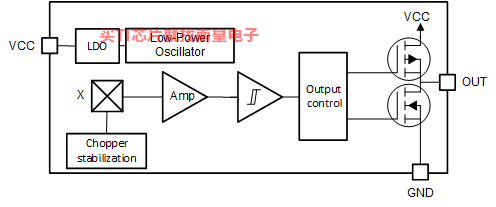

当施加的磁通量密度超过工作点 (B_OP) 阈值时，器件会输出低电压。输出会保持低电平，直到磁通密度降至低于释放点 (B_RP)，随后器件输出高电压。全极磁响应可以使输出对南北磁场都很敏感。

TMAG5231 能够以超低电流消耗运行。为了实现 2 µA 的电流消耗，该器件在内部以 20Hz 的频率进行上电下电。

TMAG5231 采用业界通用的封装和引脚排列 SOT-23 以及 X2SON。

该器件可在 1.65V 至 5.5V 的 V_CC 范围以及 –40°C 至 125°C 的扩展级工作温度范围内正常运行。

• 低功耗：
  • 10Hz 版本：1.3μA（3V 时）
  • 20Hz 版本：2μA（3V 时）
  • 216 Hz 版本：16μA（3V 时）
• 1.65V 至 5.5V 工作 VCC 范围
• 磁性阈值选项（典型 BOP）：
  • 1.8mT（0.6mT 磁滞）
  • 2.85mT（1.35mT 磁滞）
  • 3mT（0.8mT 磁滞）
  • 40mT（6.5mT 磁滞）
• 全极响应
• 推挽式输出
• 行业标准封装和引脚

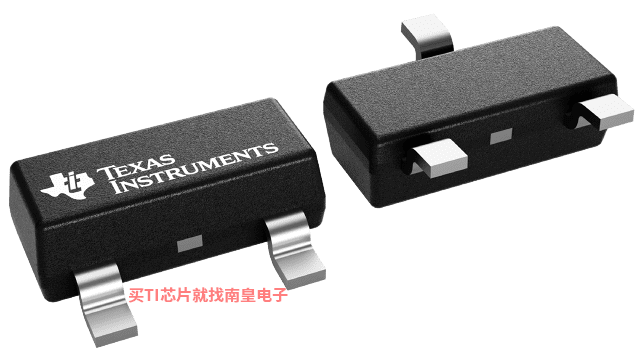

  • SOT-23 封装

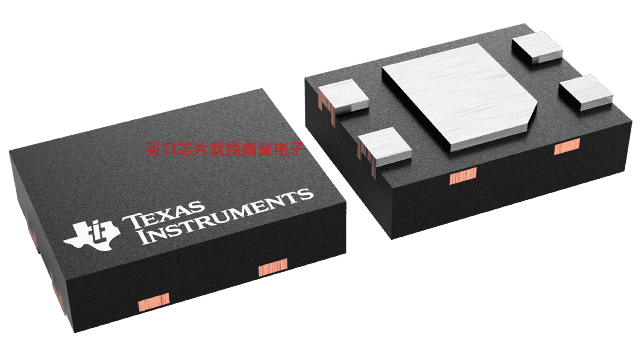

  • X2SON 封装
• 工作温度范围：–40°C 至 +125°C

• Type
• Omnipolar switch
• Supply voltage (Vcc) (Min) (V)
• 1.65
• Supply voltage (Vcc) (Max) (V)
• 5.5
• Operate point (Max) (mT)
• 2.7, 3.8, 4, 50
• Release point (Min) (mT)
• 0.3, 0.5, 1.2, 23.5
• Output
• Push-pull output driver
• Operating temperature range (C)
• -40 to 125

TMAG5231的完整型号有：TMAG5231A1CQDBZR、TMAG5231A1CQDMRR、TMAG5231A2DQDBZR、TMAG5231A2DQDMRR、TMAG5231B1DQDBZR、TMAG5231B1DQDMRR、TMAG5231C1DQDBZR、TMAG5231C1DQDMRR、TMAG5231C1GQDBZR、TMAG5231C1GQDMRR、TMAG5231H1DQDMRR，以下是这些产品的关键参数及官网采购报价：

TMAG5231A1CQDBZR，工作温度：-40 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231A1CQDBZR的批量USD价格：.12（1000+）

TMAG5231A1CQDMRR，工作温度：-40 to 125，封装：X2SON (DMR)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231A1CQDMRR的批量USD价格：.15（1000+）

TMAG5231A2DQDBZR，工作温度：-40 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231A2DQDBZR的批量USD价格：.12（1000+）

TMAG5231A2DQDMRR，工作温度：-40 to 125，封装：X2SON (DMR)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231A2DQDMRR的批量USD价格：.15（1000+）

TMAG5231B1DQDBZR，工作温度：-40 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231B1DQDBZR的批量USD价格：.12（1000+）

TMAG5231B1DQDMRR，工作温度：-40 to 125，封装：X2SON (DMR)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231B1DQDMRR的批量USD价格：.15（1000+）

TMAG5231C1DQDBZR，工作温度：-40 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231C1DQDBZR的批量USD价格：.12（1000+）

TMAG5231C1DQDMRR，工作温度：-40 to 125，封装：X2SON (DMR)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231C1DQDMRR的批量USD价格：.15（1000+）

TMAG5231C1GQDBZR，工作温度：-40 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231C1GQDBZR的批量USD价格：.12（1000+）

TMAG5231C1GQDMRR，工作温度：-40 to 125，封装：X2SON (DMR)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231C1GQDMRR的批量USD价格：.15（1000+）

TMAG5231H1DQDMRR，工作温度：-40 to 125，封装：X2SON (DMR)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMAG5231H1DQDMRR的批量USD价格：.15（1000+）

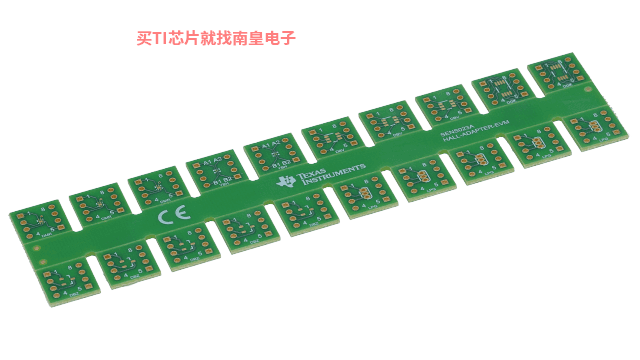

HALL-ADAPTER-EVM — Hall sensor breakout adapter evaluation module

借助 HALL-ADAPTER-EVM 加快您的开关、锁存器和线性霍尔传感器原型设计和测试，该 EVM 有助于快速轻松地连接小型 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的霍尔传感器，或者将这些端子板直接连接至现有电路。

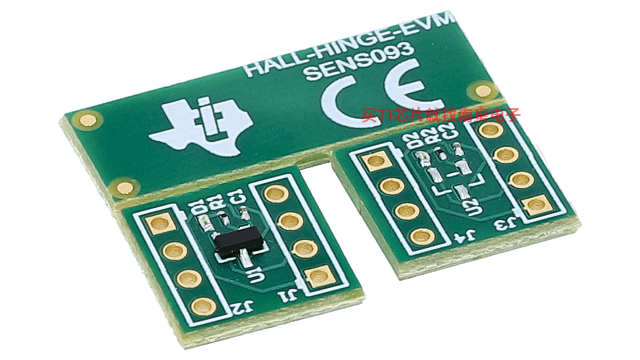

HALL-HINGE-EVM — 适用于 TMAG5231 霍尔效应铰链的评估模块

HALL-HINGE-EVM 采用附带的 3D 打印结构和磁体进行设计，以便评估铰链盖闭合装置中的 TMAG5231B1。此功能通常用于笔记本电脑盖板和其他盖子和门检测应用。

该设计与 HALL-ADAPTER-EVM 兼容，可对我们的磁感应产品系列进行更广泛的测试。

HALL-PROXIMITY-DESIGN — Magnetic sensing proximity tool

HALL-PROXIMITY-DESIGN 是一款软件工具，可促进磁体和霍尔效应传感器系统的快速迭代设计。
