12 位 DAC63202 和 10 位 DAC53202 ( DACx3202) 是引脚兼容系列双通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。这些 DACx3202 器件支持高阻态断电模式，并在断电情况下支持高阻态输出。DAC 输出提供一个强制检测选项，可用作可编程比较器和电流阱。得益于多功能 GPIO、函数生成和 NVM，此类智能 DAC 可用于无处理器的 应用和设计复用。这些器件自动检测 I²C、PMBus 和 SPI 接口，并包含内部基准。

这些功能集与微型封装和低功耗相结合，使这些智能 DAC 成为电压裕量和调节、偏置和校准用直流设定点以及波形生成等应用的理想选择。

• 具有灵活配置的可编程电压或电流输出：
  • 电压输出：
    • 1 LSB INL 和 DNL（10 位和 8 位）
    • 1x、1.5x、2x、3x 和 4x 增益
  • 电流输出：
    • 1LSB INL 和 DNL（8 位）
    • ±25 μA、±50 μA、±125 μA、±250 μA 输出范围选项
• 适合所有通道的可编程比较器模式
• 当 VDD 关闭时提供高阻抗输出
• 高阻抗和电阻下拉断电模式
• 50MHz SPI 兼容型接口
• 自动检测的 I2C、PMBus? 或 SPI 接口
  • 1.62V VIH (VDD = 5.5V)
• 可配置为多种功能的通用输入/输出 (GPIO)
• 生成预定义的波形：正弦波、余弦波、三角形波、锯齿波
• 用户可编程的非易失性存储器 (NVM)
• 内部、外部或电源作为基准
• 宽工作电压范围：
  • 电源：1.8V 至 5.5V
  • 温度：-40?C 至 +125?C

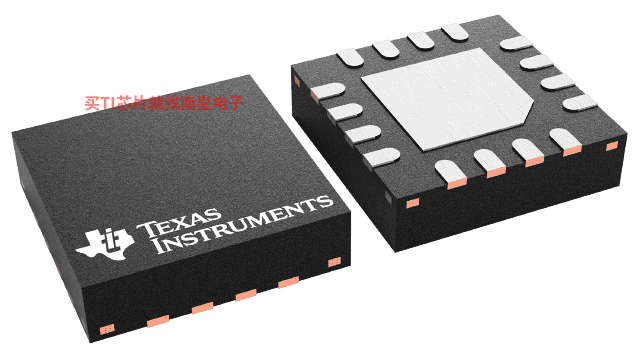

• 微型封装：16 引脚 WQFN (3mm × 3mm)

• Resolution (Bits)
• 12
• Number of DAC channels (#)
• 2
• Interface type
• I2C, SPI
• Output type
• Buffered Current, Buffered Voltage
• Settling time (μs)
• 25
• Features
• Current Output, Small Size, Smart DAC
• Architecture
• String
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125

DAC63202的完整型号有：DAC63202RTER，以下是这些产品的关键参数及官网采购报价：

DAC63202RTER，工作温度：-40 to 125，封装：WQFN (RTE)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网DAC63202RTER的批量USD价格：1.8（1000+）

DAC63204EVM — 适用于 DAC63204 四通道、12 位、VOUT 和 IOUT 智能 DAC 的评估模块

DAC63204 评估模块 (EVM) 是一个平台，用于评估采用各种配置的 DAC63204、DAC53204 和 DAC43204 (DACx3204) 商用缓冲电压和电流输出数模转换器 (DAC) 的性能。

DAC63204EVM 的 GUI 可用于评估 DACx3204 特定的性能和应用。

DAC63204EVM 具有一个板载控制器，允许 EVM 直接连接到计算机以与 GUI 配合使用。DAC63204EVM 有两个与 BOOSTXL-DAC-port 兼容的 16 引脚连接器，因此可与 EK-TM4C1294XL LaunchPad™ 开发套件（优先级高于板载控制器时）配合使用。

DACX3X0X-PWR-CALC — DACx3x0x family power-consumption calculator tool

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）
