MAX3221 器件包含一个线路驱动器、一个具有专用使能引脚的线路接收器和一个具有引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD 保护功能的双电荷泵电路。该器件符合 TIA/EIA-232-F 的要求并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。 这些器件以高达 250kbps 的数据信号传输速率和最大值为 30V/µs 的驱动器输出压摆率运行。

串行端口处于非活动状态时，可提供灵活的电源管理控制选项。当 FORCEON 为低电平且 FORCEOFF 为高电平时，自动断电功能启用。在这种运行模式下，如果器件在接收器输入端未感应到有效的 RS-232 信号，则会禁用驱动器输出，且电源电流将降低至 1µA。INVALID 输出会通知用户接收器输入端是否存在 RS-232 信号。

空白

• 使用人体放电模型 (HBM) 时，RS-232 总线引脚 ESD 保护大于 ±15kV
• 符合或超出 TIA/EIA-232-F 和 ITU V.28 标准的要求
• 由 3V 至 5.5V VCC 电源供电
• 运行速率高达 250kbps
• 一个驱动器和一个接收器
• 低待机电流：1μA（典型值）
• 外部电容器：4 × 0.1μF
• 接受 5V 逻辑输入及 3.3V 电源
• 备选高速引脚兼容器件 (1Mbps)
  • SNx5C3221
• 自动断电功能可自动禁用驱动器以节省能耗

• Drivers per package
• 1
• Receivers per package
• 1
• Logic voltage (Min) (V)
• 3.3
• Data rate (Max) (kbps)
• 250
• Main supply voltage (Nom) (V)
• 3.3, 5
• Features
• Auto-Powerdown
• ESD HBM (kV)
• 15
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85, 0 to 70
• Vout (Typ) (V)
• 5.4

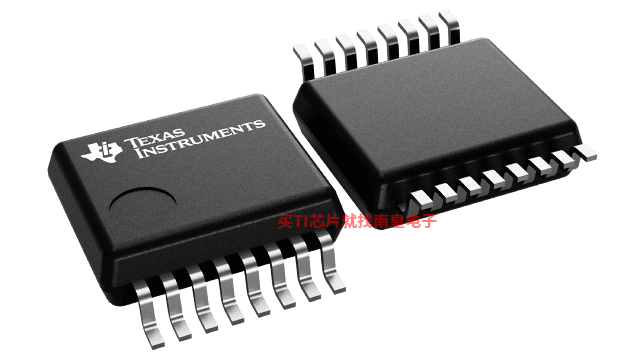

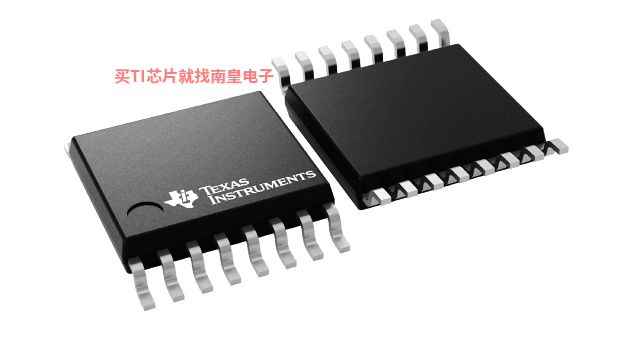

MAX3221的完整型号有：MAX3221CDBR、MAX3221CPWR、MAX3221IDBR、MAX3221IPWR、MAX3221IPWRG4，以下是这些产品的关键参数及官网采购报价：

MAX3221CDBR，工作温度：0 to 70，封装：SSOP (DB)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网MAX3221CDBR的批量USD价格：.378（1000+）

MAX3221CPWR，工作温度：0 to 70，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网MAX3221CPWR的批量USD价格：.346（1000+）

MAX3221IDBR，工作温度：-40 to 85，封装：SSOP (DB)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网MAX3221IDBR的批量USD价格：.378（1000+）

MAX3221IPWR，工作温度：-40 to 85，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网MAX3221IPWR的批量USD价格：.378（1000+）

MAX3221IPWRG4，工作温度：-40 to 85，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网MAX3221IPWRG4的批量USD价格：.648（1000+）
