The OPA830 is a low-power, single-supply, wideband, voltage-feedback amplifier designed to operate on a single +5V supply. Operation on ±5V or +10V supplies is also supported. The input range extends below the negative supply and to within 1.7V of the positive supply. Using complementary common-emitter outputs provides an output swing to within 25mV of either supply while driving 150Ω. High output drive current (±80mA) and low differential gain and phase errors also make them ideal for single-supply consumer video products.

Low distortion operation is ensured by the high gain bandwidth product (110MHz) and slew rate (550V/µs), making the OPA830 an ideal input buffer stage to 3V and 5V CMOS ADCs. Unlike other low-power, single-supply amplifiers, distortion performance improves as the signal swing is decreased. A low 9.2nV/√Hz input voltage noise supports wide dynamic range operation.

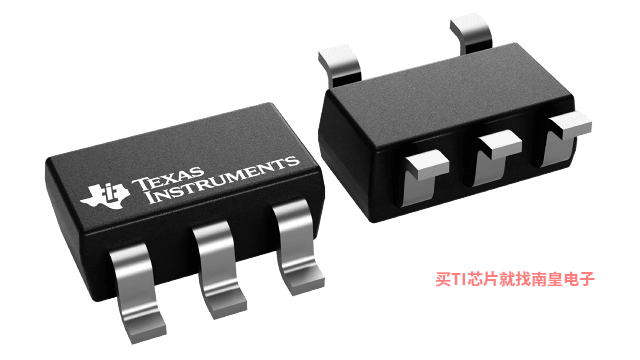

The OPA830 is available in an ultra-small SOT23-5 package.

• High Bandwidth:
  • 250MHz (G = +1)
  • 110MHz (G = +2)
• Low Supply Current:
  • 3.9mA (VS = +5V)
• Flexible Supply Range:
  • ±1.4V to ±5.5V Dual Supply
  • +2.8V to +11V Single Supply
• Input Range Includes Ground On Single Supply
• 4.88V Output Swing on +5V Supply
• High Slew Rate: 550V/μs
• Low Input Voltage Noise: 9.2nV/√Hz
• Pb-Free SOT23 Package

• Architecture
• Voltage FB
• Number of channels (#)
• 1
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 2.8
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 11
• GBW (Typ) (MHz)
• 110
• BW @ Acl (MHz)
• 310
• Acl, min spec gain (V/V)
• 1
• Slew rate (Typ) (V/us)
• 600
• Vn at flatband (Typ) (nV/rtHz)
• 9.2
• Vn at 1 kHz (Typ) (nV/rtHz)
• 9.5
• Iq per channel (Typ) (mA)
• 4.25
• Vos (offset voltage @ 25 C) (Max) (mV)
• 8.6
• Rail-to-rail
• In to V-, Out
• Rating
• HiRel Enhanced Product
• Operating temperature range (C)
• -40 to 105
• CMRR (Typ) (dB)
• 80
• Input bias current (Max) (pA)
• 10000000
• Offset drift (Typ) (uV/C)
• 25
• Output current (Typ) (mA)
• 85
• 2nd harmonic (dBc)
• 67
• 3rd harmonic (dBc)
• 60
• @ MHz
• 5

OPA830-EP的完整型号有：OPA830TDBVREP、V62/14610-01XE，以下是这些产品的关键参数及官网采购报价：

OPA830TDBVREP，工作温度：-40 to 105，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网OPA830TDBVREP的批量USD价格：2.884（1000+）

V62/14610-01XE，工作温度：-40 to 105，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网V62/14610-01XE的批量USD价格：2.884（1000+）
