SN54HC02_TI 军用 4 通道、2 输入、2V 至 6V 或非门

SN54HC02的基本参数

制造厂商：TI（德州仪器，Texas Instruments）
产品类别：逻辑和电压转换
技术类目：逻辑门 - 或非门
功能描述：军用 4 通道、2 输入、2V 至 6V 或非门
点击这里打开及下载SN54HC02的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN54HC02的产品详情：

This device contains four independent 2-input NOR gates. Each gate performs the Boolean function Y = A + B in positive logic.

SN54HC02的优势和特性：

Buffered inputs
Wide operating voltage range: 2Vto6V
Wide operating temperature range: 40°Cto+85°C
Supports fanout up to 10 LSTTL loads
Significant power reduction compared to LSTTL logic ICs

SN54HC02的参数（英文）：

Technology Family
HC
Number of channels (#)
4
Supply voltage (Min) (V)
2
Supply voltage (Max) (V)
6
Inputs per channel
2
IOL (Max) (mA)
4
IOH (Max) (mA)
-4
Output type
Push-Pull
Input type
Standard CMOS
Features
High speed (tpd 10- 50ns)
Data rate (Max) (Mbps)
28
Rating
Military

SN54HC02具体的完整产品型号参数及价格（美元）：

SN54HC02的完整型号有：84041012A、8404101CA、8404101DA、JM38510/65101B2A、JM38510/65101BCA、JM38510/65101BDA、M38510/65101B2A、M38510/65101BCA、M38510/65101BDA、SN54HC02J、SNJ54HC02FK、SNJ54HC02J、SNJ54HC02W，以下是这些产品的关键参数及官网采购报价：

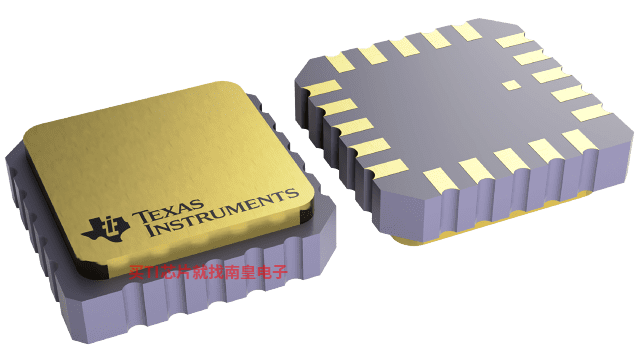

84041012A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网84041012A的批量USD价格：19.117（1000+）

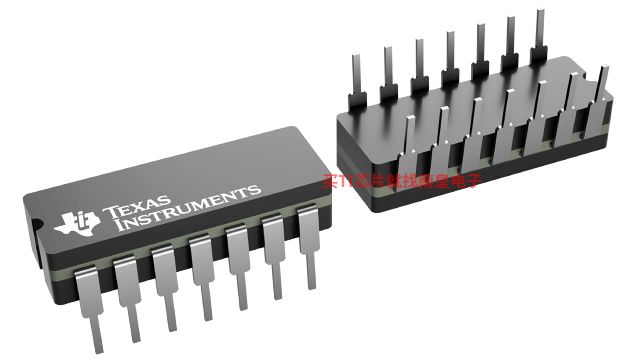

8404101CA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网8404101CA的批量USD价格：6.791（1000+）

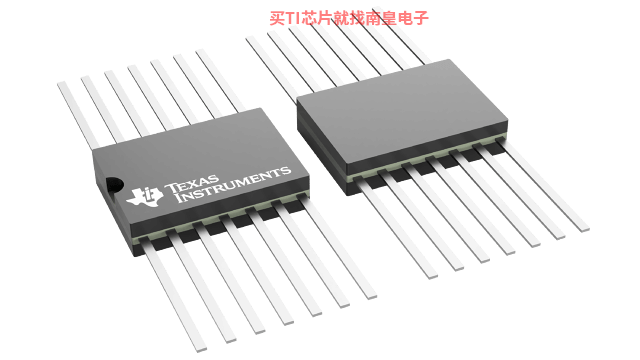

8404101DA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网8404101DA的批量USD价格：19.29（1000+）

JM38510/65101B2A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/65101B2A的批量USD价格：18.329（1000+）

JM38510/65101BCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/65101BCA的批量USD价格：12.162（1000+）

JM38510/65101BDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/65101BDA的批量USD价格：15.377（1000+）

M38510/65101B2A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/65101B2A的批量USD价格：18.329（1000+）

M38510/65101BCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/65101BCA的批量USD价格：12.162（1000+）

M38510/65101BDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/65101BDA的批量USD价格：15.377（1000+）

SN54HC02J，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SN54HC02J的批量USD价格：6.791（1000+）

SNJ54HC02FK，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54HC02FK的批量USD价格：19.117（1000+）

SNJ54HC02J，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54HC02J的批量USD价格：6.791（1000+）

SNJ54HC02W，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54HC02W的批量USD价格：19.29（1000+）
