SN54HC20-SP_TI 航天类 2 通道、4 输入、2V 至 6V 与非门

SN54HC20-SP的基本参数

制造厂商：TI（德州仪器，Texas Instruments）
产品类别：逻辑和电压转换
技术类目：逻辑门 - 与非门
功能描述：航天类 2 通道、4 输入、2V 至 6V 与非门
点击这里打开及下载SN54HC20-SP的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN54HC20-SP的产品详情：

This device contains two independent 4-input NAND gates. Each gate performs the Boolean function Y = A ● B ● C ● D in positive logic.

SN54HC20-SP的优势和特性：

Buffered inputs
Wide operating voltage range: 2Vto6V
Wide operating temperature range: 40°Cto+85°C
Supports fanout up to 10 LSTTL loads
Significant power reduction compared to LSTTL logic ICs

SN54HC20-SP的参数（英文）：

Technology Family
HC
Supply voltage (Min) (V)
2
Supply voltage (Max) (V)
6
Number of channels (#)
2
Inputs per channel
4
IOL (Max) (mA)
5.2
IOH (Max) (mA)
-5.2
Input type
Standard CMOS
Output type
Push-Pull
Features
High speed (tpd 10- 50ns)
Data rate (Max) (Mbps)
28
Rating
Space

SN54HC20-SP具体的完整产品型号参数及价格（美元）：

SN54HC20-SP的完整型号有：5962-8403901VCA，以下是这些产品的关键参数及官网采购报价：

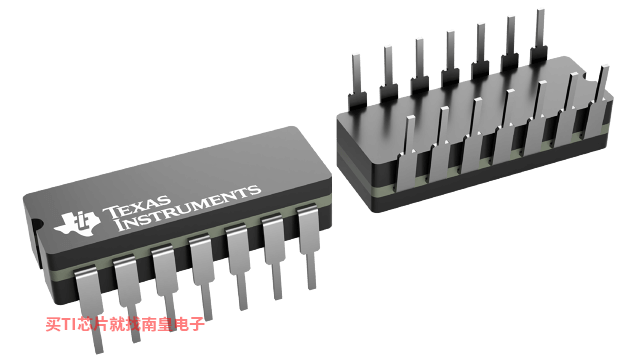

5962-8403901VCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8403901VCA的批量USD价格：72.017（1000+）

SN54HC20-SP的评估套件：

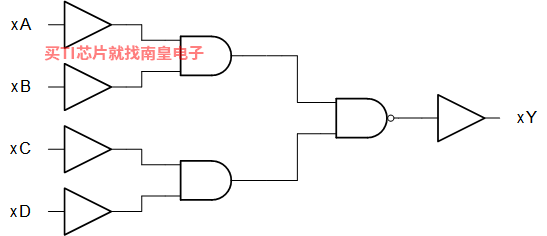

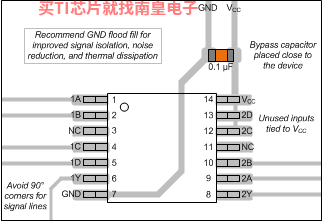

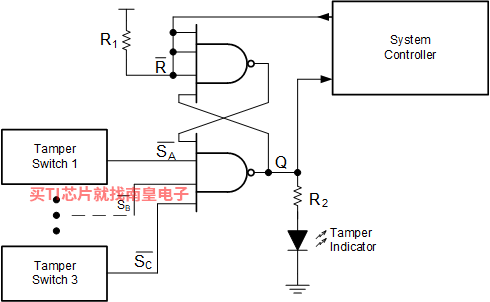

SN54HC20-SP的电路图解：
