SN74LS642_TI 具有集电极开路输出的八路总线收发器

SN74LS642的基本参数

制造厂商：TI（德州仪器，Texas Instruments）
产品类别：逻辑和电压转换
技术类目：缓冲器、驱动器和收发器 - 通用收发器
功能描述：具有集电极开路输出的八路总线收发器
点击这里打开及下载SN74LS642的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN74LS642的产品详情：

These octal bus transceivers are designed for asynchronous two-way communication between data buses. The devices transmit data from the A bus to the B bus or from the B bus to the A bus depending upon the level at the direction control (DIR) input. The enable input (G) can be used to disable the device so the buses are effectively isolated.

The -1 versions of the SN74LS640 thru SN74LS642, SN74LS644, and SN74LS645 are identical to the standard versions except that the recommended maximum I_OL is increased to 48 milliamperes. There are no -1 versions of the SN54LS640 thru SN54LS642, SN54LS644, and SN54LS645.

The SN54LS640 thru SN54LS642, SN54LS644, and SN54LS645 are characterized for operation over the full military tempearture range of –55°C to 125°C. The SN74LS640 thru SN74LS642, SN74LS644, and SN74LS645 are characterized for operation from 0°C to 70°C.

SN74LS642的优势和特性：

SN74LS64X-1 Versions Rated at IOL of 48 mA
Bi-directional Bus Transceivers in High-Density 20-Pin Packages
Hysteresis at Bus Inputs Improves Noise Margins
Choice of True or Inverting Logic
Choice of 3-State or Open-collector Outputs

SN74LS642的参数（英文）：

IOL (Max) (mA)
24
IOH (Max) (mA)
0.1
Technology Family
LS
Rating
Catalog
Operating temperature range (C)
0 to 70

SN74LS642具体的完整产品型号参数及价格（美元）：

SN74LS642的完整型号有：SN74LS642-1DW、SN74LS642-1N、SN74LS642DW、SN74LS642N、SN74LS642NSR，以下是这些产品的关键参数及官网采购报价：

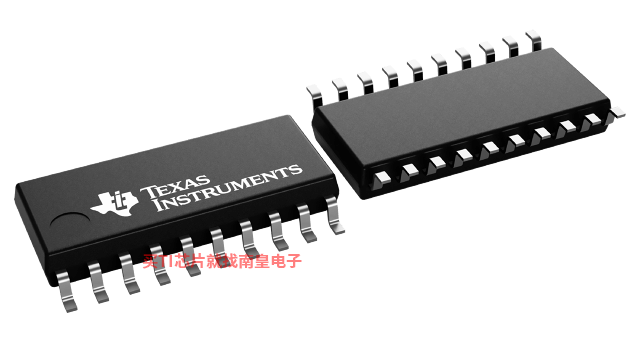

SN74LS642-1DW，工作温度：0 to 70，封装：SOIC (DW)-20，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LS642-1DW的批量USD价格：3.207（1000+）

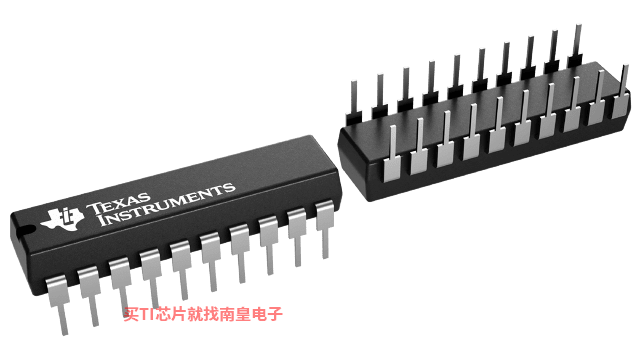

SN74LS642-1N，工作温度：0 to 70，封装：PDIP (N)-20，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网SN74LS642-1N的批量USD价格：3.688（1000+）

SN74LS642DW，工作温度：0 to 70，封装：SOIC (DW)-20，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LS642DW的批量USD价格：3.207（1000+）

SN74LS642N，工作温度：0 to 70，封装：PDIP (N)-20，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网SN74LS642N的批量USD价格：3.688（1000+）

SN74LS642NSR，工作温度：0 to 70，封装：SO (NS)-20，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LS642NSR的批量USD价格：3.207（1000+）

SN74LS642的评估套件：

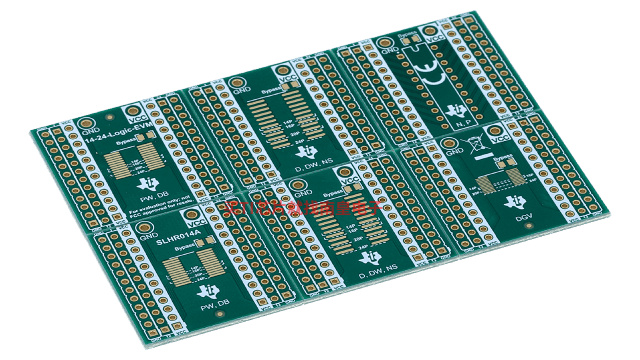

14-24-LOGIC-EVM 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。
