1.6MHz锂离子/锂聚合物独立电池充电器参考设计
(2025年7月14日更新)
描述
南皇电子专注于整合中国优质电子TI代TI代理理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制TI芯片供应商,轻松满足您的需求TI芯片采购需求.(http://www.litesemi.com/)

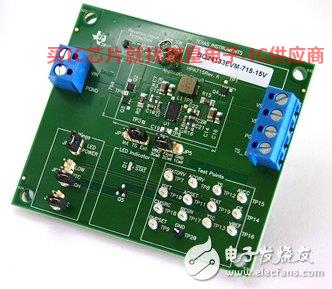

本参考设计将独立的锂离子和锂聚合物开关模式电池充电解决方案与两个集成 N 通道功率 MOSFET 与电源路径选择器闸极驱动器高度集成。它可以同步恒频 PWM 控制器提供高精度的输入电流、充电电流和电压调节。还提供电池检测、预处理、充电终止和充电状态监测。这种参考设计也叫 HPA715 (-001)。解决方案是针对的 5 V 优化输入电压,可以给出 4.2 V 单节锂离子电池充电。
特性
串联电池数:1S 至 3S
最大输入电压:16V
最大充电电流:2.5A
拓扑结构:开关模式
1.6MHz Synchronous Switch-Mode Li-Ion/Li-Polymer Stand-Alone Battery Charger Reference Design

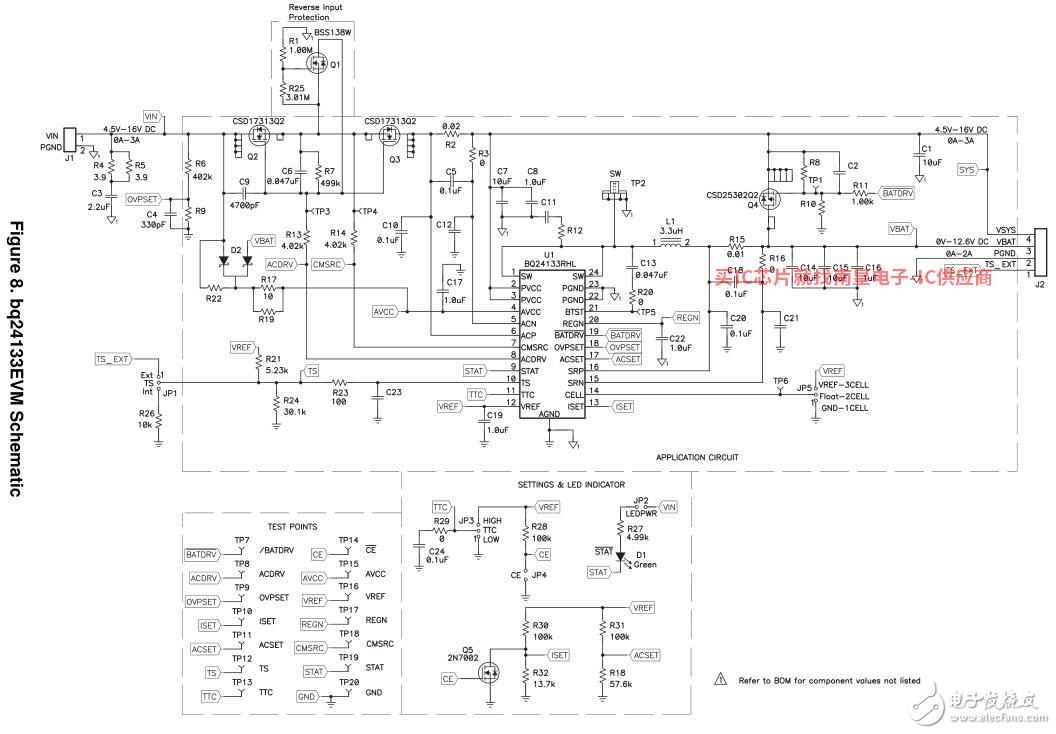

原理图/方框图
