Bluetooth智能密钥卡参考设计电路图
（2026/11/9更新）
描述
南皇电子专注于整合中国优质电子TI代理商提供合理的行业现货资源TI一级代理价格、战略价格、战略备货、快速交付控制TI芯片供应商，轻松满足您的需求TI芯片采购需求.（http://www.litesemi.com/）
Bluetooth 智能密钥卡是一种小型的由纽扣电池供电的手机附件，其配有按钮、蜂鸣器、LED 和加速计，体现对 BLE GATT 使用服务配置文件(如接近和电池服务配置文件)。

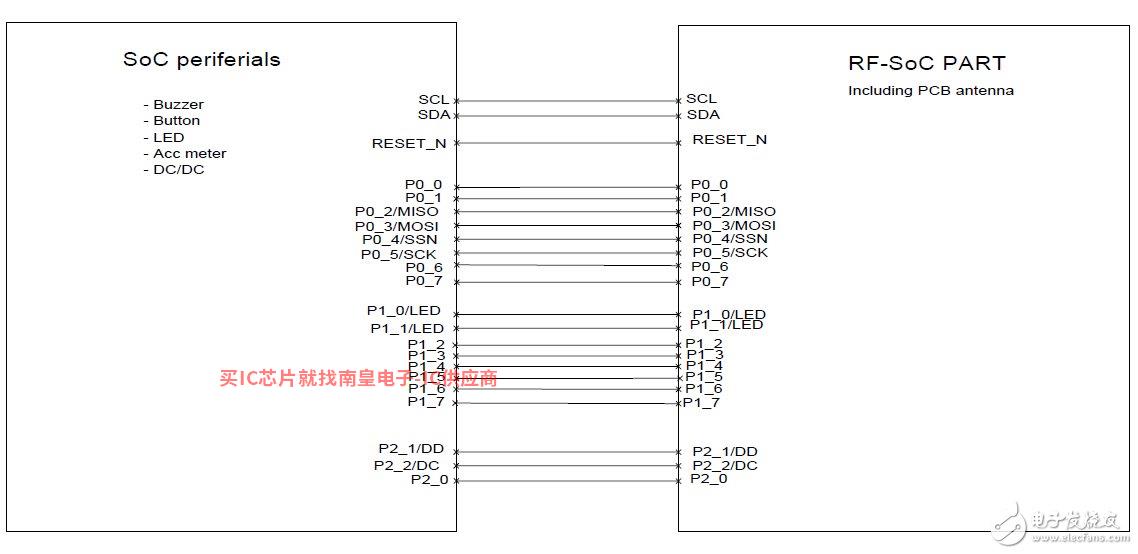

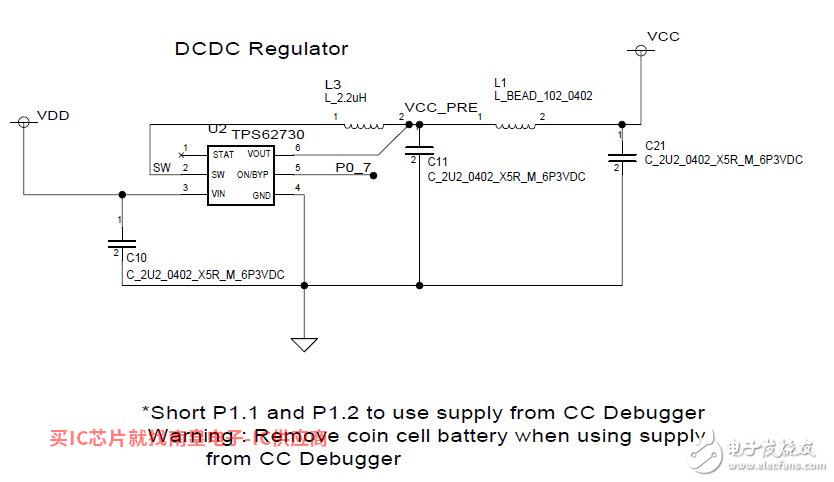

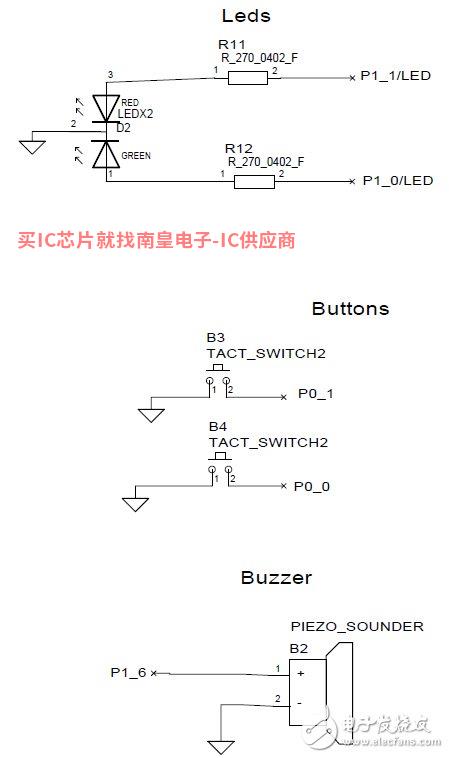

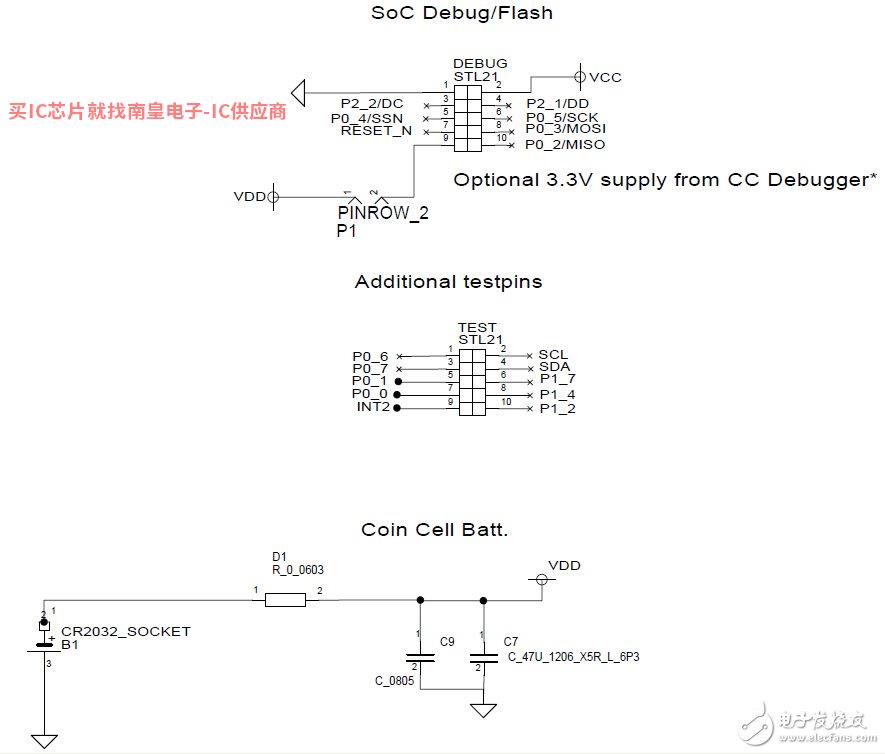

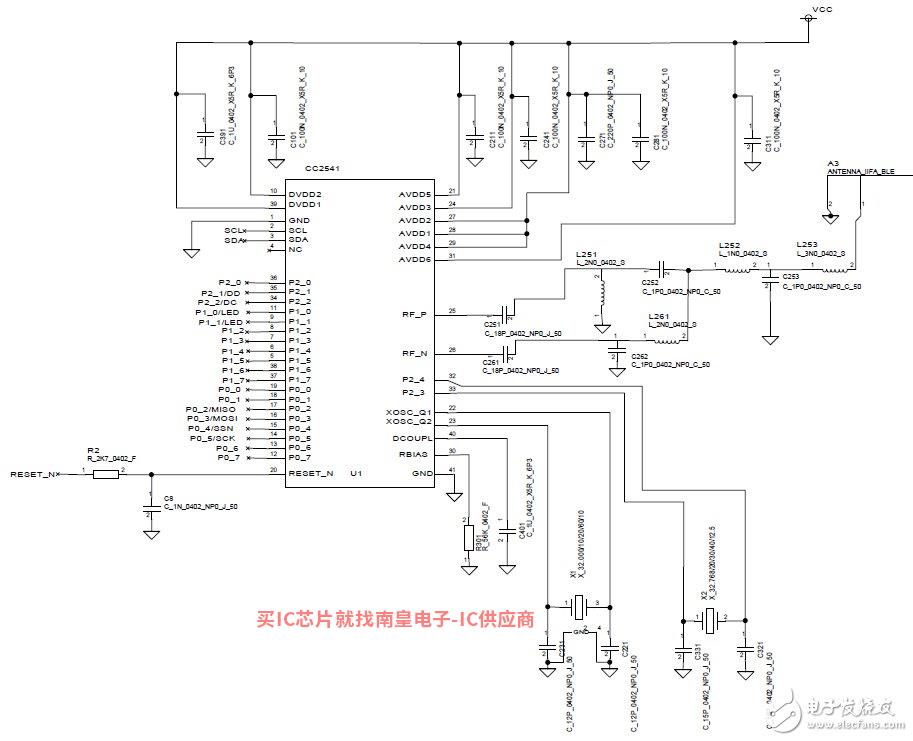

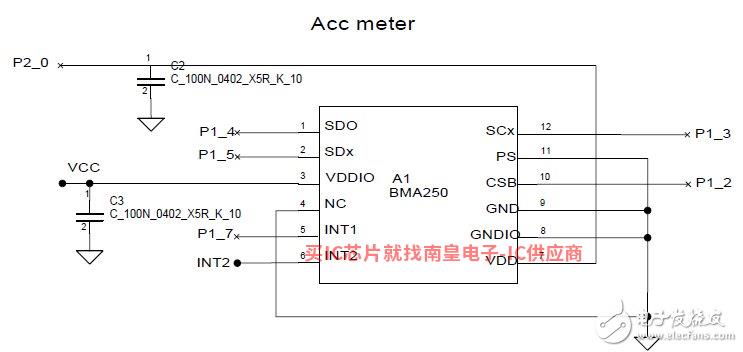

原理图/方框图
