5G革命即将到来。它有望激发一系列创新和新服务，无论是以无缝增强和虚拟现实体验的形式提供更快、更丰富的内容，还是实现真正的自动驾驶汽车技术。

南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TI芯片供应商，轻松满足您的需求TI芯片采购需求.（http://www.litesemi.com/）

在电信行业快速发展的驱动下，对更高的带宽和更快的数据速率有着巨大的需求，需要进行严格的网络升级。以太网骨干网络通过交换机和路由器的复杂连接，将信息从终端用户传输到中央核心网络，发生了翻天覆地的变化 Mbps400千兆以太网速度和未来超过1 以太网太比特。

每个5G和400Gbps节点的核心是半导体定时集成电路，称为网络同步器(IC)。该同步器可确保采样信息的准确性，从而减少误码和链路损伤。

在这些网络同步器的输出时钟上网络同步器的输出时钟上实现TI官方代理体声波的突破为体声波(BAW)谐振器。

用于计时的TI BAW谐振器技术

了解TI的体声波时钟技术如何降低振动并简化下一代通信系统中的设计。

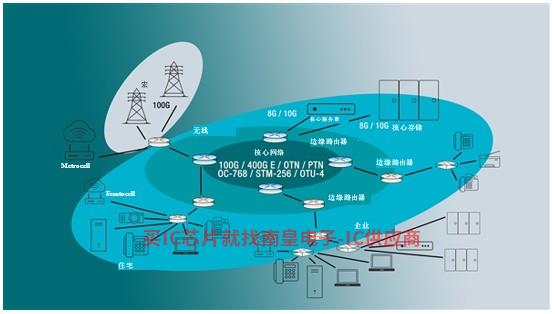

图1显示了包括5在内的分组交换电信网络生态系统G无线基础设施和4000-Gbps在网络边缘及其核心之间传输数据的交换机和路由器。

图1:分组交换电信网络

BAW谐振器是一种取代网络同步器的高质量因数(高Q值)谐振器IC常见的传统电感器 - 电容器振荡器。它是一种类似石英晶体的薄膜谐振器，夹在金属薄膜和其他层之间，以限制机械能。因此，它实现了非常强大的性能-Q，超低噪声谐振器。

为什么这个性能对5？G和400-Gbps网络至关重要

400-Gbps收发器采用四级脉冲幅度调制(PAM-4)方案传输数据。与传统的非归零调制方案相比，数据调制方案在同一带宽上实现了更高的数据速率。通用电气接口和电气与电子工程师协会.3bs这样的400-Gbps标准对PAM-4发射机对发射振动有非常严格的要求，只向网络同步器生成整个发射机抖动的一小部分 参考时钟。

采用56G PAM-四串行器/解串器(SerDes)交换机应用解决方案IC12.供应商要求 kHz至20 MHz最大集成参考时钟抖动150 fs均方根(RMS)。采用TI BAW谐振器技术的网络同步器时钟，如LMK05318通常小于60 fs(156.25-MHz集成载波)RMS抖动(12 kHz至20 MHz)，。这种性能水平可以帮助设计师为他们的系统提供未来的保证。

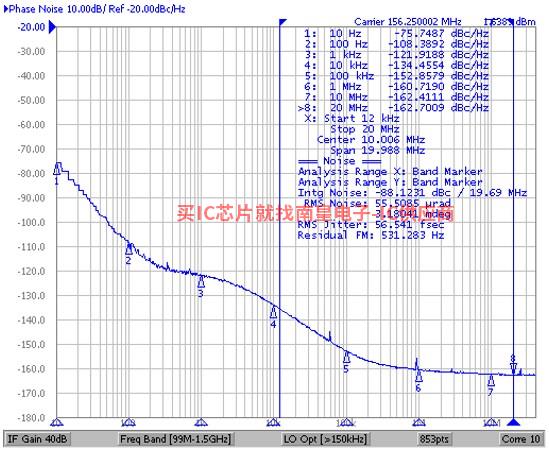

图2：来自LMK156.25 MHz输出时钟

现在，关于5G无线电，5G新无线电标准规定低于6 GHz的新频带，并扩展到毫米波频率。虽然低于6 GHz是现有的长期演变(LTE) - 先进功能的进步，但真正的挑战其中更多的连续带宽可以用来传输大量数据。在毫米波设计的高频率和宽带宽特性中，参考时钟损坏(如相位噪声)可能导致调制信号失真。

信号质量的特点是系统的误差矢量范围，参考时钟的相位噪声对其有主要影响。5.由于更密集的调制计划G(目前从256正交幅度调整 [QAM] ，未来高达1, 024个QAM)，误差矢量范围的要求越来越严格。因此，网络同步器的低噪声参考时钟对保证最佳系统性能至关重要。
