高度集成单节锂离子电池充电器设计电路图
（2026/9/26更新）
描述
南皇电子专注整合中国优质TI代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TI芯片供应商，轻松满足您的需求TI芯片采购需求.（http://www.litesemi.com/）

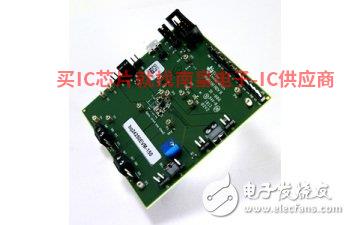

本参考设计包括高度集成的单节锂离子电池充电器，专门为空间有限、高容量电池的便携式应用而设计。该解决方案包括一个单节充电器，其中一个由 USB 端口或交流墙式适配器供电运行的单一输入以提供多用途解决方案。BC1.2 兼容 D /D 检测可识别 CDP、DCP、SDP 和非标准 USB 适配器。TI芯片代理使用外部 USB-PHI 时启用/禁用 BC1.2 附加无电电池充电机制的检测 （DBP） 使用引脚使系统与无电池状态同步。用户指南包括电路板规格、原理图、材料清单、电路板布局。
特性
串联电池数：1S
最大输入电压：10.5V
最大充电电流：2A
拓扑：开关模式
通信：I2C
特性：USB 检测

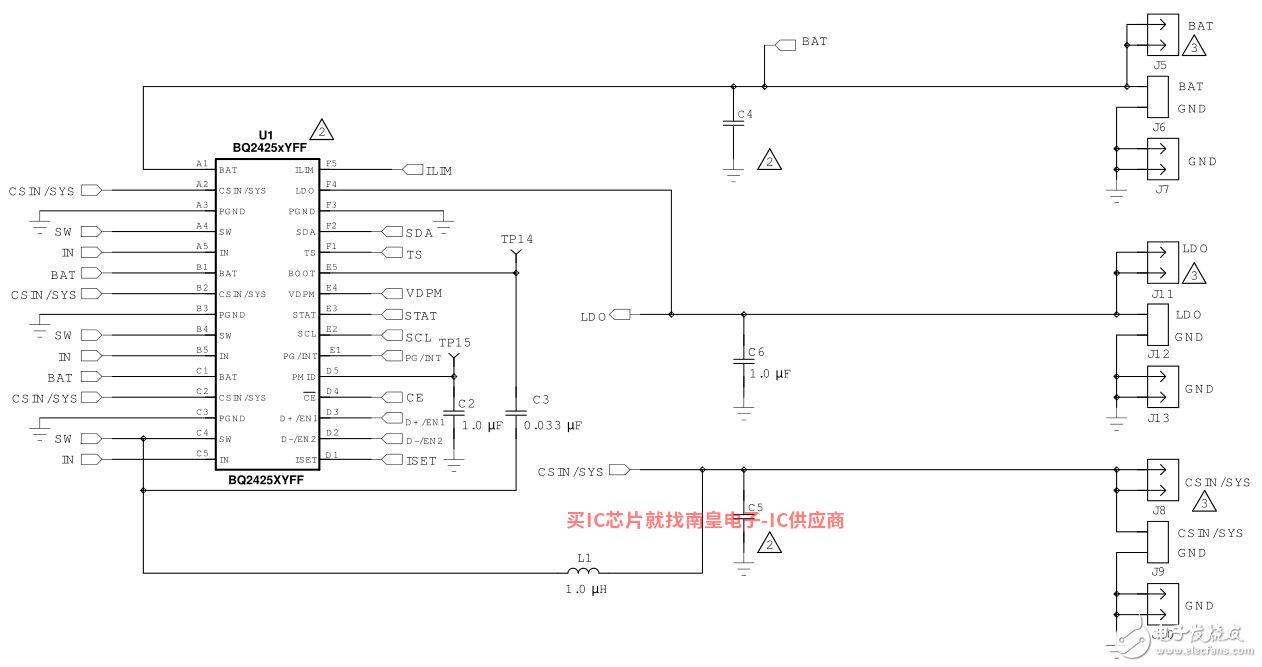

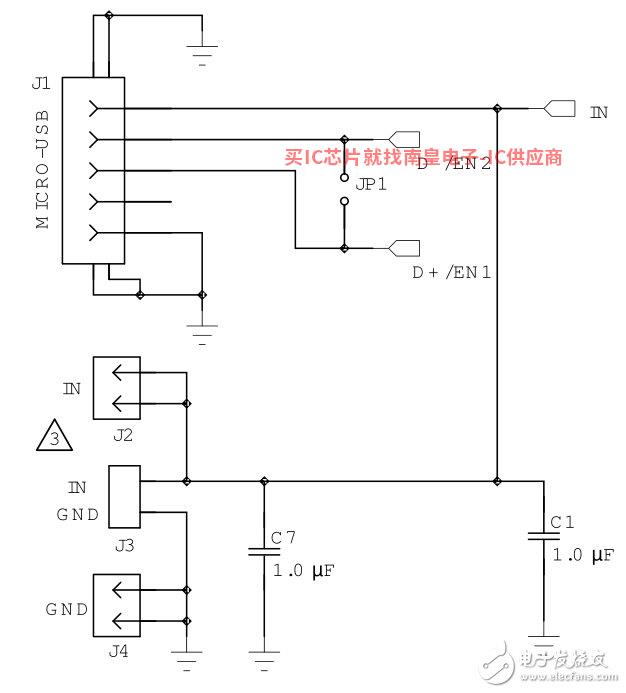

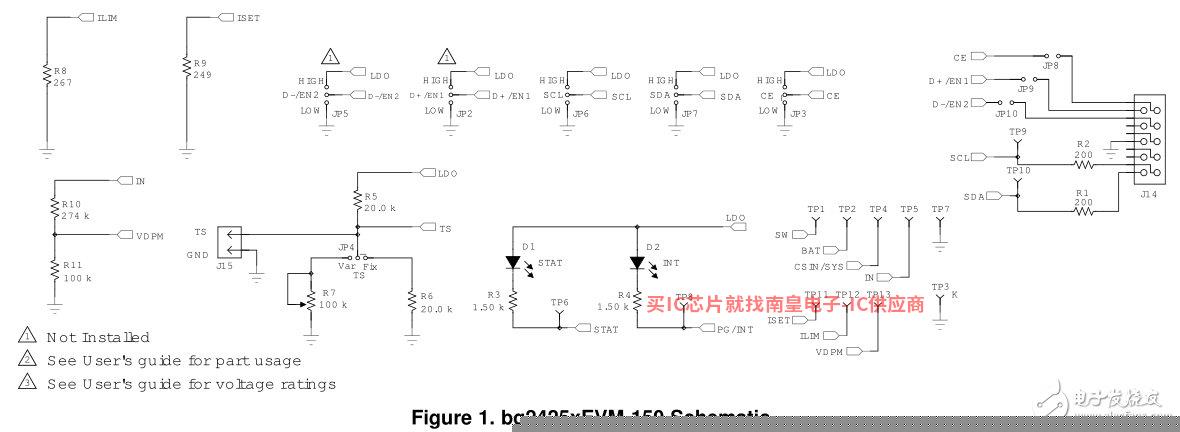

原理图/方框图
Reference Design for 2A Single Input I2C/Standalone Switch-Mode Li-Ion Battery Charger
