具备PFC的100W、恒定电流、非隔离驱动方案

南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TI芯片供应商，轻松满足您的需求TI芯片采购需求.（http://www.litesemi.com/）

UCC28810EVM-002评估模块 (EVM)恒定电流非隔离电源，适用于要求高亮度LED照明应用，如街道、停车场或区域照明。参考设计将是通用电源(90-265VRMS)转换为0.9A恒定电流源可驱动100W LED负载。

UCC2 8 8 10EVM- 0 0 2 是两级设计。一级是有的P F C 功能转换模式电路可以保证设计方案的满足EN610 0 0-3-2 谐波电流或功率因数的要求。该P F C 电路可将A C 输入转换为稳压D C 电压。可将该D C 电压配置为升压跟随器 PFC 或固定输出电压。低负荷线路 (low-line) 在运行状态下，升压跟踪器可以跟踪AC峰值电压输入效率更高。然后，PFC的DC输出电压可稳定在396VDC以内的固定值。二级设计也采用转换模式，但配置为降压转换器。它可将PFC输出电压转换为0.9A驱动的固定电流LED负载。二级不仅可以接受PWM调光输入(可从外部或板级电路)，也可相应连接或关闭，实现LED电流的PWM调光。

主要特点

• 具备PFC的高功率AC/DC LED驱动器

• 非常TI中国官网适用于街道、停车场或区域照明

• 通用输入、非隔离设计

• 严格调节的LED电流

• PWM调光，200Hz至1kHz

• 通过调光可以实现高效率

• 校正有源功率因数

方案原理图

设计规范

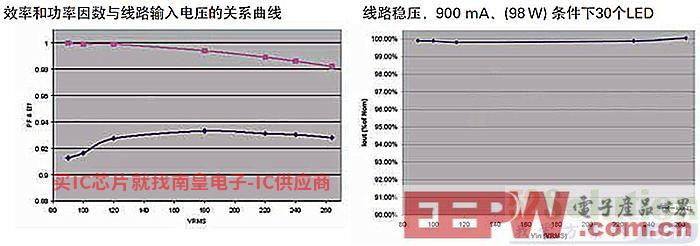

方案测评

PWM调光波形 PWM调光响应

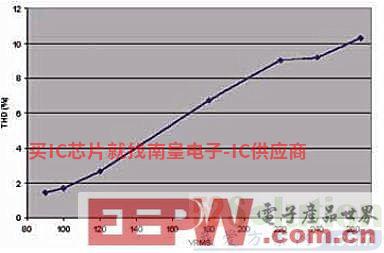

曲线总谐波失真与线路输入电压的关系
