输入共模电压范围(通常缩写为 VCM或 VICR）该术语在模拟领域得到了广泛的认可，但在比较器领域却难以理解。对于放大器，VCM将其定义为两个输入端的平均电压。但对于比较器，其含义完全不同。

南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TI芯片供应商，轻松满足您的需求TI芯片采购需求.（http://www.litesemi.com/）

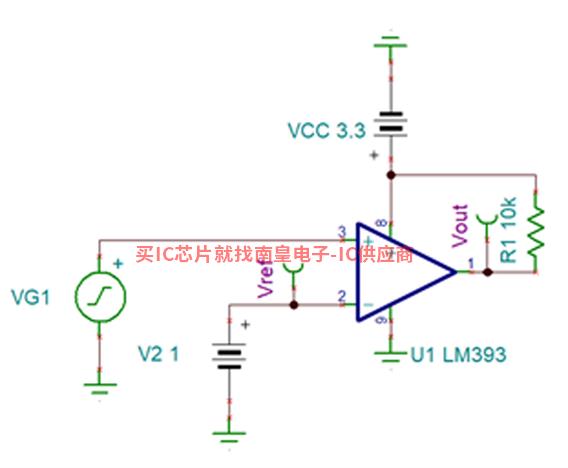

比较器的正常运行意味着两个输入端交叉，导致输出变化。让我们分析下图 1 同相比较器配置，其瞬态行为。

若在室温下使用 3.3V 如果电源为设备供电，则设备的输入 VCM介于接地和 1.8V 之间。如果开关点移动高于 1.8V，如果一个或两个输入端的电压超过一个或两个输入端的电压 VCM范围可能导致运行异常。

什么限制了输入？ VCM？

比较器的输入级限制了输入 VCM。让我们先看看 TL331 数据表中的功能方框图(图 3）。输入级包含一个 P 沟道、N 沟道、P 沟道 (PNP) 发射极与电流源相连。使差异对上 PNP 晶体管导通，发射极基极需要电压降 (VEB)（对于 N 沟道、P 沟道、N 沟通配置是基极向发射极压降 [VBE]）。

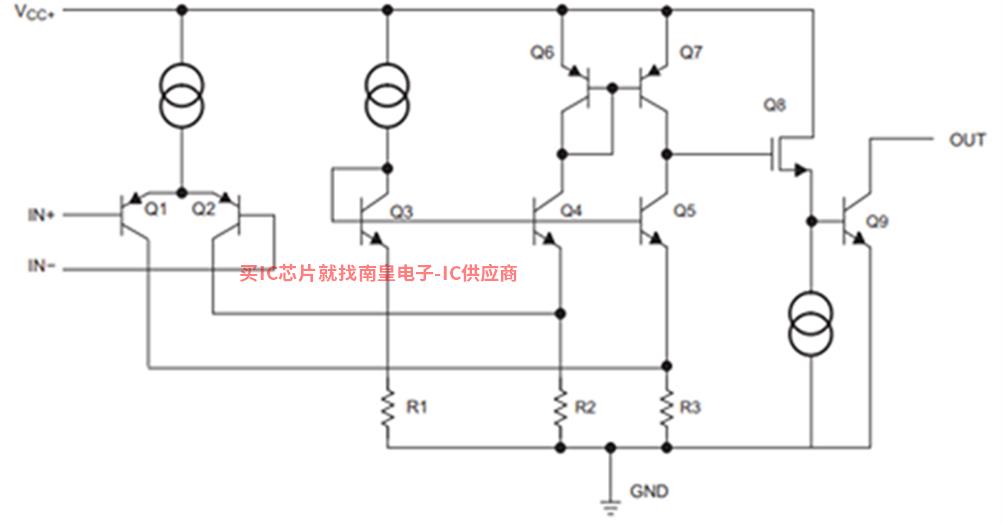

图 3：TL331 功能方框图

电流源通常是电流镜，Q2 极端集电极的发射电压需要超过最小正有效电压 (VEC (Sat))。

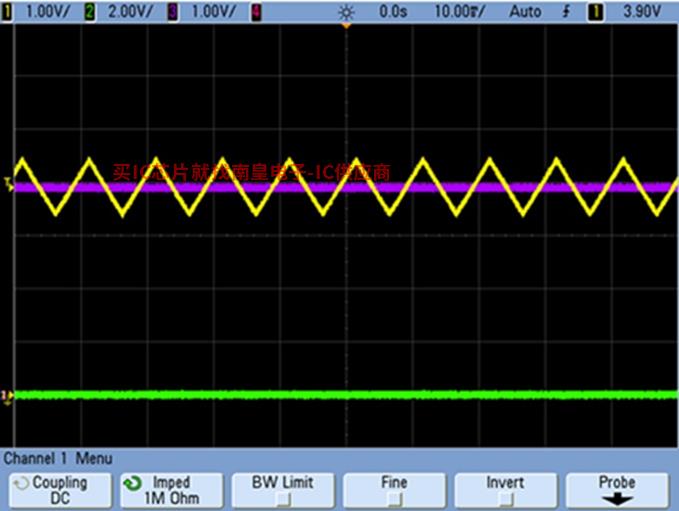

图 6：LM393 在 VCM范围外的高温性能

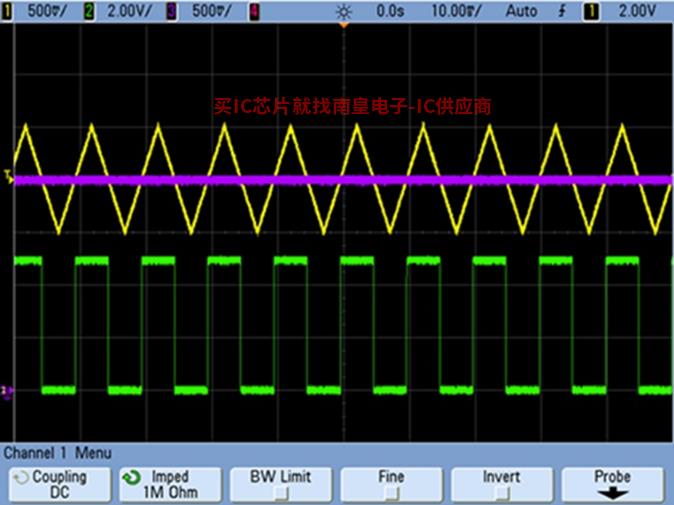

图 9：LM393 在 VCM高温性能范围内

图 10：LM393 在 VCM范围之内的低温性能

所有这些示波器都可以通过单个单元捕获。如果你想测试另一个 LM393 样品，指定 VCM范围以外的性能可能会有所不同。在室温下，VCM上限可能与所测试的单元不同。这称为工艺偏差，其中性能可能会因批次差异或不一致的制造工序而有所变化。

偏差的最后一部分是电压偏差。在不同的电源电压下，设备的行为可能会有所不同。 6、7 和 8 在设置中，如果电源电压增加到允许 36V 上限，同样的超过 VCM在范围内，性能可能会有所不同。在使用比较器设计系统时，输入必须处于 VCM避免这些问题。

结语

当任何输入超出范围时，输入 VCM设备可能无法正常工作。超出此范围会导致比较器输入级偏置问题。请记住，如果一两个输入端电压超过数据表规格，则超过 VCM的范围。即使系统超出 VCM在不同在不同的电源电压、工作温度或更换集成电路时正常工作。在创建使用比较器的系统时，应输入每个输入信号 VCM的数TI是什么品牌在表的规格范围内维护 PVT 的功能。
