TL2844_TI 具有 16V/10V UVLO 和 50% 占空比、温度范围为 -40°C 至 85°C 的经济型单端 500KHz 电流模式 PWM 控制器

TL2844的基本参数

制造厂商：TI（德州仪器，Texas Instruments）
产品类别：电源管理
技术类目：交流/直流和隔离式直流/直流开关稳压器 - PWM 控制器
功能描述：具有 16V/10V UVLO 和 50% 占空比、温度范围为 -40°C 至 85°C 的经济型单端 500KHz 电流模式 PWM 控制器
点击这里打开及下载TL2844的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

TL2844的产品详情：

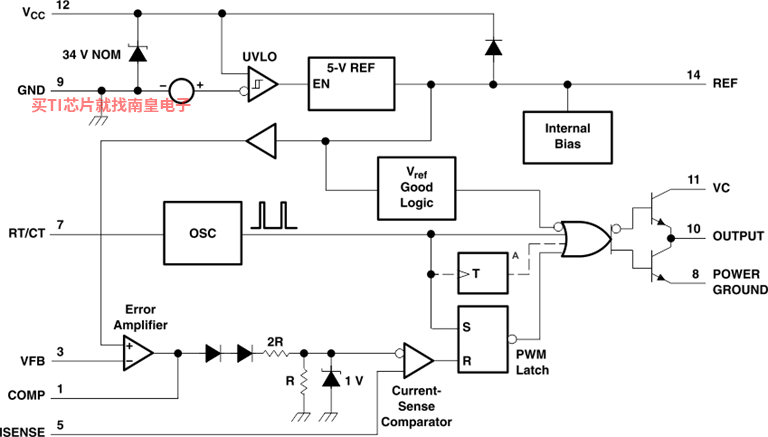

The TL284x and TL384x series of control integrated circuits provide the features that are necessary to implement off-line or DC-to-DC fixed-frequency current-mode control schemes, with a minimum number of external components. Some of the internally implemented circuits are an undervoltage lockout (UVLO), featuring a start-up current of less than 1 mA, and a precision reference trimmed for accuracy at the error amplifier input. Other internal circuits include logic to ensure latched operation, a pulse-width modulation (PWM) comparator (that also provides current-limit control), and a totem-pole output stage designed to source or sink high-peak current. The output stage, suitable for driving N-channel MOSFETs, is low when it is in the off state.

TL2844的优势和特性：

Optimized for Off-Line and DC-to-DC Converters
Low Start-Up Current (< 1 mA)
Automatic Feed-forward compensation
Pulse-by-Pulse Current Limiting
Enhanced Load-Response Characteristics
Undervoltage Lockout With Hysteresis
Double-Pulse Suppression
High-Current Totem-Pole Output
Internally Trimmed Bandgap Reference
500-kHz Operation
Error Amplifier With Low Output Resistance
Designed to be Interchangeable with UC2842 and UC3842 Series

TL2844的参数（英文）：

Topology
Flyback, Boost,
Duty cycle (Max) (%)
50
Supply voltage (Max) (V)
30
UVLO thresholds on/off (V)
16/10
Features
Adjustable Switching Frequency, Current Limiting, Error Amplifier, Multi-topology
Operating temperature range (C)
-40 to 85
Rating
Catalog
Frequency (Max) (kHz)
500
Gate drive (Typ) (A)
1

TL2844具体的完整产品型号参数及价格（美元）：

TL2844的完整型号有：TL2844D、TL2844D-8、TL2844DR、TL2844DR-8、TL2844P，以下是这些产品的关键参数及官网采购报价：

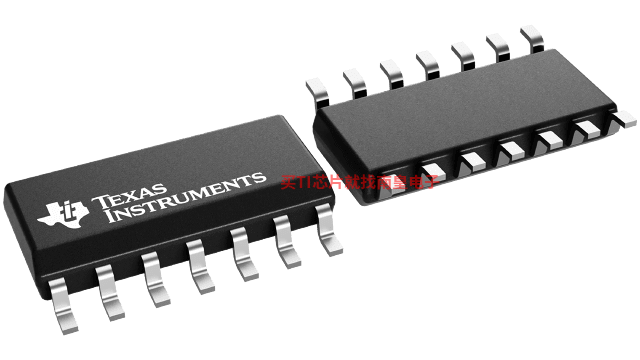

TL2844D，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL2844D的批量USD价格：0.42（1000+）

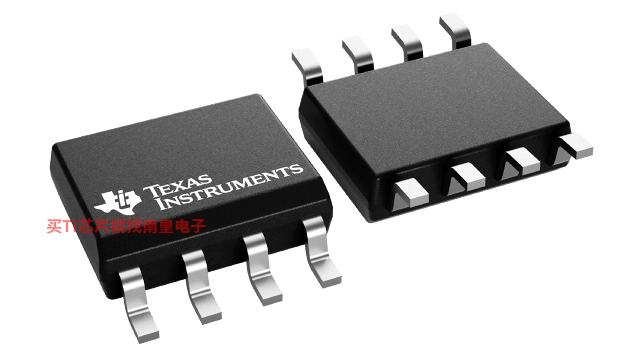

TL2844D-8，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL2844D-8的批量USD价格：0.42（1000+）

TL2844DR，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL2844DR的批量USD价格：0.246（1000+）

TL2844DR-8，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL2844DR-8的批量USD价格：0.209（1000+）

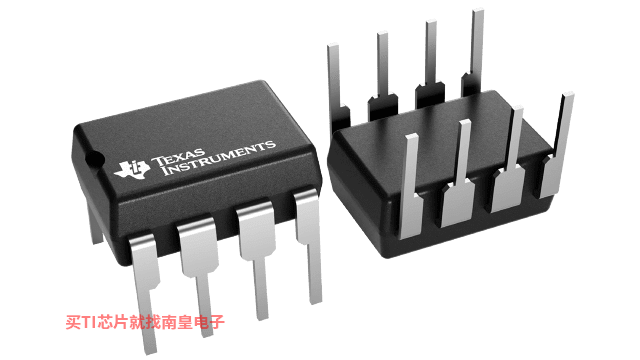

TL2844P，工作温度：-40 to 85，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网TL2844P的批量USD价格：0.42（1000+）
