TLV2371-Q1的基本参数
  • 制造厂商:TI
  • 产品类别:放大器
  • 技术类目:运算放大器 (op amps) - 通用运算放大器
  • 功能描述:Automotive-grade, single, 16-V, 3-MHz, RRIO operational amplifier
  • 点击这里打开及下载TLV2371-Q1的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
TLV2371-Q1的产品详情:

TLV237x-Q1 器件是一款单电源运算放大器,能够提供轨至轨输入和输出。TLV237x-Q1 在扩展汽车温度范围内的最小工作电源电压低至 2.7V,最高电压为 16V。因此,该宽电压范围可支持启/停功能,并可直接连接典型的 12V 电池。轨至轨功能让器件可以实现最大输出信号并避免削波。

CMOS 输入可实现适用于引擎控制单元 (ECU)、车身控制模块 (BCM)、电池管理系统 (BMS) 和 HEV/EV 逆变器的高阻抗。这样,用户还可以降低消耗的失调电压并维持低功耗,从而帮助满足对静态电流的总体系统需求,例如信息娱乐系统或仪表盘、HEV/EV 和动力传动系统。

而且,TLV237x-Q1 系列支持电源电压上的高共模轨。此功能不设置增益限制,可支持任何电平的输入,而不用担心发生相位反转。

TLV2371-Q1的优势和特性:
  • 符合汽车类应用的 要求
  • 具有符合 AEC-Q100 标准的下列特性:
    • 器件温度 1 级:–40°C 至 125°C 的环境工作温度范围
    • 器件 HBM ESD 分类等级 2
    • 器件 CDM ESD 分类等级 C4B
  • 轨至轨输入和输出
  • 高带宽:3MHz
  • 高压摆率:2.4V/μs
  • 电源电压范围:2.7V 至 16V
  • 电源电流:550μA/通道
  • 输入噪声电压:39nV/√Hz
  • 输入偏置电流:1pA
  • 超小型封装:
    • 5 引脚 SOT-23 (TLV2371-Q1)
TLV2371-Q1的参数(英文):
  • Number of channels (#)
  • 1
  • Total supply voltage (Max) (+5V=5, +/-5V=10)
  • 16
  • Total supply voltage (Min) (+5V=5, +/-5V=10)
  • 2.7
  • Rail-to-rail
  • In, Out
  • GBW (Typ) (MHz)
  • 3
  • Slew rate (Typ) (V/us)
  • 2.4
  • Vos (offset voltage @ 25 C) (Max) (mV)
  • 4.5
  • Iq per channel (Typ) (mA)
  • 0.55
  • Vn at 1 kHz (Typ) (nV/rtHz)
  • 39
  • Rating
  • Automotive
  • Operating temperature range (C)
  • -40 to 125
  • Offset drift (Typ) (uV/C)
  • 2
  • Features
  • Input bias current (Max) (pA)
  • 60
  • CMRR (Typ) (dB)
  • 72
  • Output current (Typ) (mA)
  • 7
  • Architecture
  • CMOS
TLV2371-Q1具体的完整产品型号参数及价格(美元):

TLV2371-Q1的完整型号有:TLV2371QDBVRQ1、TLV2371QDRG4Q1,以下是这些产品的关键参数及官网采购报价:

TLV2371QDBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TLV2371QDBVRQ1的批量USD价格:.508(1000+)

TLV2371QDRG4Q1,工作温度:-40 to 125,封装:SOIC (D)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TLV2371QDRG4Q1的批量USD价格:.578(1000+)

轻松满足您的TI芯片采购需求
TLV2371-Q1的评估套件:

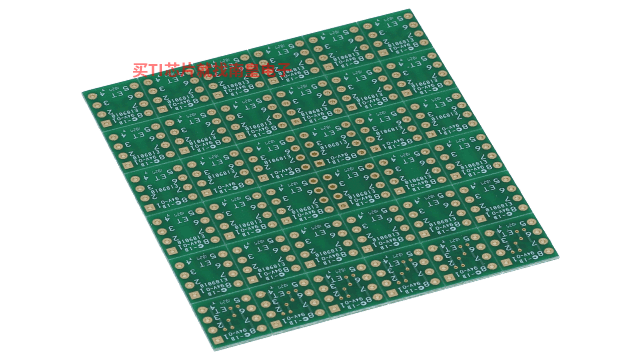

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试,该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器,或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装,包括:

  • D 和 U (SOIC-8)
  • PW (TSSOP-8)
  • DGK(MSOP-8、VSSOP-8)
  • DBV(SOT23-6、SOT23-5 和 SOT23-3)
  • DCK(SC70-6 和 SC70-5)
  • DRL (SOT563-6)

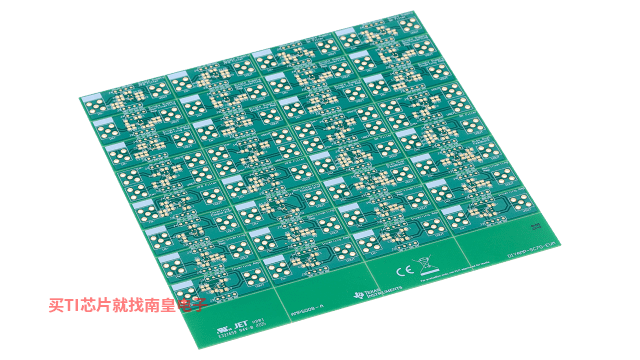

DIYAMP-EVM — 通用自制 (DIY) 放大器电路评估模块

DIYAMP-EVM 是独特的评估模块 (EVM) 系列,可为工程师和 DIY 爱好者提供现实生活中的放大器电路,使您能够快速完成设计概念评估和仿真验证。它采用 3 种行业标准封装选项(SC70、SOT23、SOIC)并提供 12 种流行的放大器配置,包括放大器、滤波器、稳定性补偿以及同时适用于单电源和双电源的比较器配置。

DIYAMP-EVM 系列可实现快速、方便的原型设计,并且使用常用的 0805 或 0603 表面贴装式组件。通过配置多个组合,EVM 使您能够构建广泛的评估电路,从简单的放大器电路到复杂的信号链。所有 EVM 均与试验电路板、超小型 A 版 (...)

TLV2371 TINA-TI Spice Model (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面,其中显示各种常见计算的列表(从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件)。除了可用作单独的工具之外,该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可(1分钟)

CIRCUIT060013 — Inverting amplifier with T-network feedback circuit

该设计将输入信号 VIN 反相并应用 1000V/V 或 60dB 的信号增益。具有 T 反馈网络的反相放大器可用于获得高增益,而无需 R4 具有很小的值或反馈电阻器具有很大的值。

CIRCUIT060015 — 可调节基准电压电路

该电路结合了一个反相和同相放大器,可使基准电压在正负输入电压范围内进行调节。可通过增加增益来提高最大负基准电压电平。

CIRCUIT060074 — 采用比较器的高侧电流感应电路

该高侧电流检测解决方案使用一个具有轨到轨输入共模范围的比较器,如果负载电流上升至超过 1A,则在比较器输出端 (COMP OUT) 产生过流警报 (OC-Alert) 信号。该实现中的 OC-Alert 信号低电平有效。因此,当超过 1A 阈值后,比较器输出变为低电平。实现了迟滞,使得当负载电流减小至 0.5 A(减少 50%)时,OC-Alert 将返回到逻辑高电平状态。该电路使用漏极开路输出比较器,从而对输出高逻辑电平进行电平转换,以控制数字逻辑输入引脚。对于需要驱动 MOSFET 开关栅极的应用,最好使用具有推挽输出的比较器。
