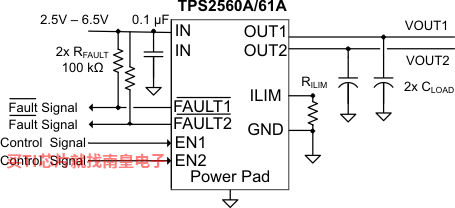

TPS2560A 和 TPS2561A是一款双通道配电开关，此器件用于对电流限制精度有要求或者会遇到重电容负载和短路的应用。 这些器件借助一个外部电阻器为每个通道提供一个250mA至2.8A间（典型值）的可编程电流限制阀值。 对电源开关的上升和下降次数进行控制以便大大降低接通/切断期间的电流浪涌。

当输出负载超过电流限制阀值时，通过切换至恒定电流模式，TPS2560A/61A器件的每个通道将输出电流限制到一个安全水平上。 在过流和过热条件下，每个通道的FAULTx逻辑输出独立低电平有效。

• 2个分开的电流限制通道
• 满足USB电流限制要求
• 可调电流限制，250 mA–2.8 A（典型值）
• 精确的2.1A（最小值）/2.5A（最大值）设置（包括电阻器）
• 快速过流响应 - 3.5μs（典型值）
• 2个44mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
• 工作范围：2.5V 至 6.5V
• 最大待机电源电流2μA
• 内置软启动
• 15 kV/8 kV系统级静电放电(ESD)能力
• UL列表 - 文件号E169910
• 经认证的CB&Nemko

• Vin (Min) (V)
• 2.5
• Vin (Max) (V)
• 6.5
• Continuous current (Max) (A)
• 2.5
• Current limit (A)
• 0.25 to 2.5
• Product type
• Adjustable current limit, Power switch
• Operating temperature range (C)
• -40 to 125
• Enable
• Active High
• Number of switches
• 2
• Rating
• Catalog

TPS2561A的完整型号有：TPS2561ADRCR、TPS2561ADRCT，以下是这些产品的关键参数及官网采购报价：

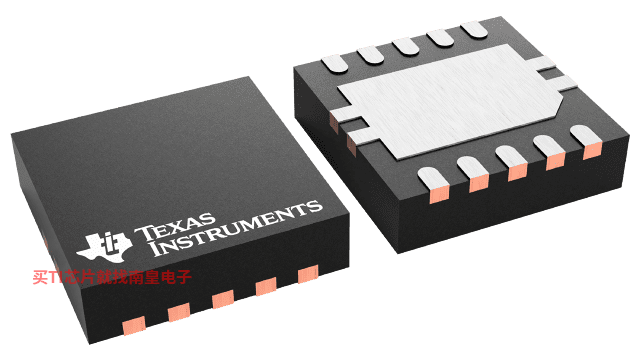

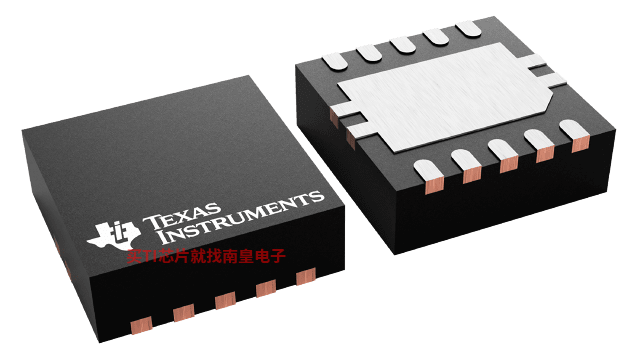

TPS2561ADRCR，工作温度：-40 to 125，封装：VSON (DRC)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS2561ADRCR的批量USD价格：.4（1000+）

TPS2561ADRCT，工作温度：-40 to 125，封装：VSON (DRC)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS2561ADRCT的批量USD价格：.48（1000+）

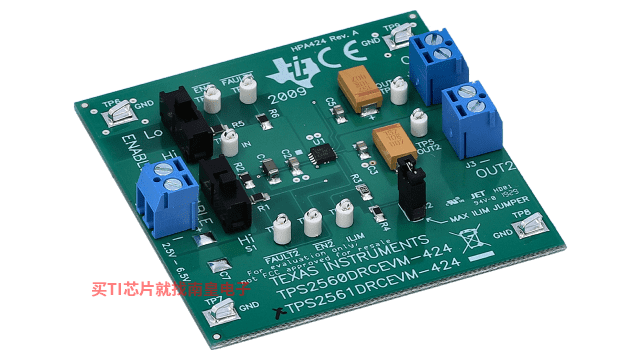

TPS2561DRCEVM-424 — TPS2561DRCEVM-424：用于 TPS2561 的评估模块

TPS2560EVM-424 和 TPS2561EVM-424 是评估模块 (EVM)，适用于德州仪器 (TI) 的具有可调节限流的配电开关。这些 EVM 在 2.5V 至 6.5V 的电压范围内工作。板载跳线将输出限流设置为 0.5A 或 1A。该电路板设计用于 5A 电流功能的 TPS2560 或 TPS25561。测试点允许方便快捷地访问所有关键节点电压。

TPS2561 Unencrypted PSpice Transient Model Package (Rev. A)

BQ24745 是主机控制型同步降压电池充电器，正常情况下可以最高 19.2V 的电压和 8A 的电流进行电池充电，如果使用 8 mOhm 电池感应电阻器，电流可以提高到 10A。该传动系统在纯对流冷却条件下提供 8A，在中等风扇冷却 (~200 LFM) 条件下提供 10A。测试报告包含两种情况的热感图像。虽然设计中显示的主机为 28 引脚 MSP430，任何有 SMBus 功能的处理器都可以使用。提供使用 TPS54335 的 5/12V 2A 辅助转换器，使用带 2 个 CSD18504 的 TPS40170 时，可提供 5V 4A。该设计为两个 USB 端口提供用于电源开关的 (...)

PMP10478 — 用于平板和智能手机的 85 至 265VAC 输入、5V/30W 双端口充电器参考设计

本参考设计能够以高达 82% 以上的效率同时为两个设备充电，充电电流均为 2.5A。UCC24610 同步整流控制器和 CSD17312Q5 FET 可降低整流器损耗并实现高效率，所需增加的成本则微乎其微。TPS2561A 针对每个端口提供了精确而独立的限流保护。TPS2513 会与充电的移动设备通信，以确保大多数手机和平板电脑接受充电器。此器件采用紧凑型设计，体积仅为 2.15" x 1.7" x 1.0"。

PMP7371 — 用于 iPad 和 iPhone 设备的 12V 直流输入、2.1A USB 充电器

此参考设计采用 12Vdc 的输入（最大值为 20V），可生成 5V/2.1A 的输出，用于为智能手机和平板电脑充电。TPS54240 为 DC/DC 转换提供了经济而高效的解决方案。TPS2561A 具有高精度的电流限制作用，以防止在过载的情况下对器件充电。CSD25302 提供门控锁存器，可在输出过压的情况下起保护作用。

PMP8817 — 用于平板电脑和智能手机的 85VAC-265VAC 输入、5V@4A 双端口充电器

This reference design is capable of charging two devices at 2A each with over 85% efficiency. The UCC24610 synchronous rectifier controller and CSD18533Q5A FET reduce the rectifier loss and provide ultra-high efficiency with a minimal increase in cost. The UCC28700 primary-side regulated (...)
