简单的热电偶测量解决方案电路图(精度小于1℃）
（2026/6/27更新）
描述
南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TI芯片供应商，轻松满足您的需求TI芯片采购需求.（http://www.litesemi.com/）
这种热电偶测量验证设计提供了一种非常简单和准确的实施方法TI公司热电偶测量。本设计总结了传感器诊断所需的抗混叠滤波器和偏置电阻器。这个例子还提供了一种新的方法，即使用 ADS1118 对系统的冷端进行补偿。该设计还提供了一种非常简单的线性算法，可以在大多数微控制器上实现。
特性
测量 K 型热电偶温度
精度 1 °C
高精度/可重复性 0.2°C
包括冷端补偿
包括软件算法
使用 ADS1118 16 位 ADC（带 PGA）

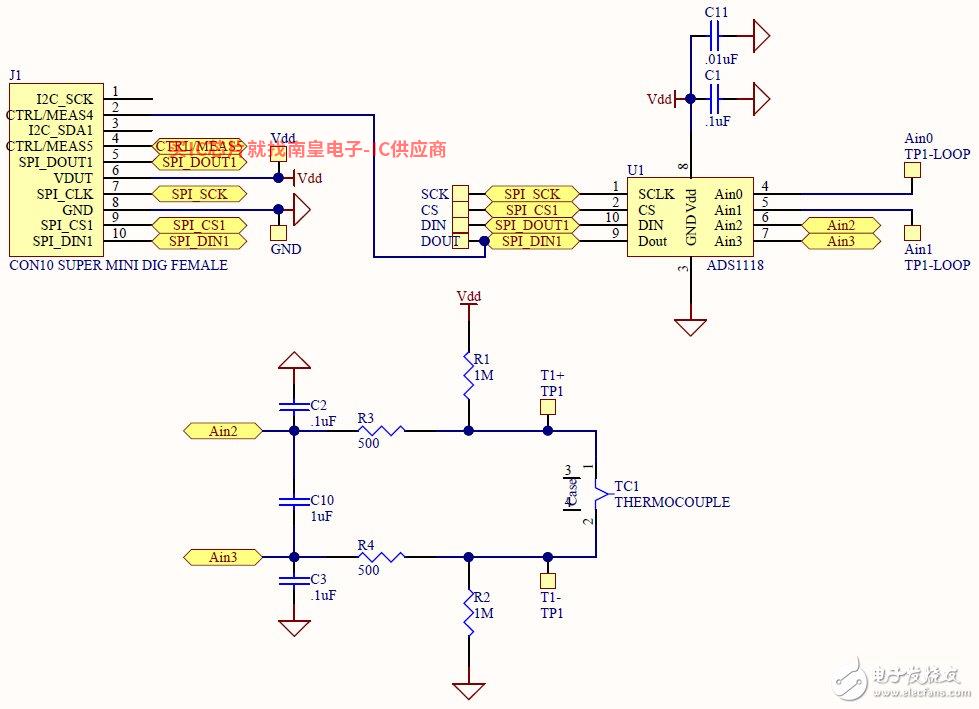

原理图/方框图
