实现大信号应用负载共享概念参考设计
(2024年5月19日更新)
描述
南皇电子专注整合中国优质TI代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制TI芯片供应商,轻松满足您的需求TI芯片采购需求.(http://www.litesemi.com/)
通过使用 THS3091 本参考设计显示了在将高压信号驱动到高负载时,在负载共享配置中配置多个操作放大器的技术和好处。 该设计有一套完整的应用报告支持,可以方便地调整给定的应用程序。
特性
15V 电源电压
高达 24VPP 输出摆幅
在将 20VPP、70MHz 正弦波驱动 100? 负载(双端连接) 50? 电缆)三次谐波失真时 32dBc
在将 20VPP、70MHz 正弦波驱动 100? 负载(双端连接) 50? 电缆)时,二次谐波失真为 38dBc
高电流驱动能力(使TI授权代理用两个 THS3091 操作放大器时高达 400mA)
本参考设计已进行实验室测试,并有设计文件和设计指南的支持
TIDA-00023 Top View

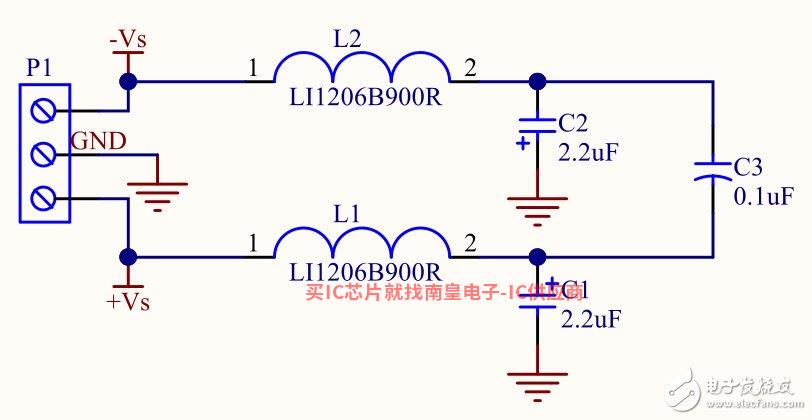

原理图/方框图
