近日，德州仪器宣布推出业内最快的5.7k VRMS隔离双通道栅极驱动值得注意的是，该产品是TI集成新型栅极驱动家族的第一款产品。由于其高灵活性和通用兼容性，UCC21520隔离驱动器可广泛应用于低端、高端、高端/低端或半桥电源管理设计。UCC21520集成元件、先进的防护功能和优化的开关性能可以帮助设计师为企业、电信、汽车和工业应用创造更小、更可靠的设计。

南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制TI芯片供应商，轻松满足您的需求TI芯片采购需求.（http://www.litesemi.com/）

UCC21520开发了对系统保护和可靠性要求高的高压应用，可提供5.7 k VRMS经测试，其浪涌抗扰度高达12.8 kV，普通模式的瞬态过压抗扰度为100 V/ns以上。它拥有业内最快的19ns传播延迟，以及内最紧密的延迟不到5ns通道延迟匹配，UCC21520提供高功率密度和高效率，使解决方案更小，在终端设备的使用寿命内运行更可靠。

从隔离说开

德州仪器亚太区模拟产品汽车方案业务发展总监吴伟强表示，过去，人们可能觉得只有在工业应用中才需要隔离，但事实上，随着技术的发展，建筑、消费电子、电机驱动与控制、智能电网和医疗设备都离不开隔离技术。

而对于TI工业自动化领域的应用可以进一步提高系统的整体性能和能效指标，UCC因此孕育了21520，UCC21520驱动器支持MOS管理和新兴IGBT和碳化硅等。

吴渭强特别强调，UCC21520最大的特点是耐压值更高，符合要求VDE除了行业最高指标的要求外，抗干扰能力也大大提高，非常适合电机控制等高噪声环境。第三点，UCC21520的兼容性也很强，两组驱动器适用于低电流驱动器、高电流驱动器、高低组合和支持半桥方案。最后，该产品的功率密度非常高。适合产品应用场景PFC或电机控制，包括汽车、工业、企业电源或通信，甚至音响系统、家电系统、医疗设备或消费市场其他设备的应用。

UCC21520的性能优势

吴渭强给出UCC具体性能优势及参数指标21520。UCC21520栅极驱动器电流最大4A，反向电流6A。吴伟强说，对于电源管，当电容器打开时，需要先充电，所以大电流冲过去，让电容器在最短的时间内充满。当电容器需要放电时，需要更大的电流从电源管中吸收电荷，因此源电流和反向电流都需要更快，这意味着损失更小，从而提高功率密度，减少体积。UCC21520待机电流小于11520mA，还保证了系统的低功耗。

UCC21520的开关时间6ns，下降7ns。“看看这两个数字TI芯片代理意义太大，需要同时看电容的负载。TI的电容是1.8nF，只有几百个其他家庭pF，与此同时，大电容降低了整个开关过程的功率损耗，TI特殊工艺也保证了开关速度。”吴渭强说。

谈到产品的隔离指标，已达到行业顶级12.8kV瞬间要求，抗噪声能力（ CMTI ）也可达100V/ns。“电源外围在应用中会有很多干扰。如果输入输出端两个隔离层之间发生干扰，抗干扰能力差会影响信号的传输。”吴渭强解释道。

谈到UCC半桥式组合应用于21520，两个通道同时开关，可能发生短路。所以，这个IC结合死区时间功能，在半桥应用时，可保证两个开关不同时开启，提高产品可靠性。

另一个特点是通用灵活性。UCC21520具有宽输入电压，供电电压范围为3V到18V，它比普通供应商更灵活，可以直接满足需求DSP处理器、TTL或者CMOS输入可以简化外围设计，减少主控和驱动之间的整体处理系统BOM成本和面积。

UCC除了通用，21520的输出端还提供了非常广泛的应用范围MOS和IGBT还有碳化硅。吴渭强说：“碳化硅驱动特殊，需要负电压，所以不是每个驱动器都能驱动，而是使用UCC21520后，客户不需要重新选择驱动程序，使客户的工作简单灵活。”此外，UCC2520还支持并联使用，以驱动更大的电流而不更换设备。

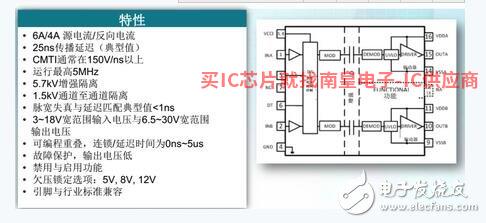

，UCC21520的特性图

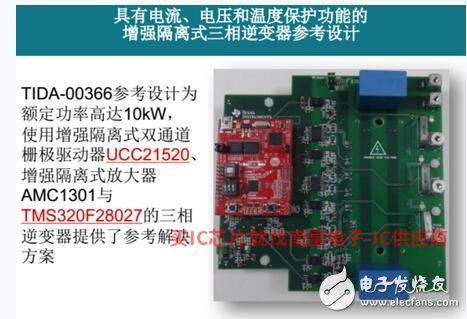

为了解决客户的使用困难，TI专门开发了10千瓦逆变器TI Designs设备包括解决方案UCC21520隔离驱动器，AMC1301隔离放大器C2000 MCU。“参考设计和我们的一般设计EVM不大一样，EVM主要是为客户测试单个设备的一些功能，往往离客户的实际应用还有一点距离。TI Design它是基于应用水平开发的。”
